Bei uns finden Sie Schalenverschraubungen nach EN 14420 für den sicheren Einband mit Klemmschalen aus Messing, Edelstahl oder Aluminium.
Schalenverschraubungen nach EN 14420 sind sichere und hochwertige Verbindungen zwischen Schlauch und Anlage und dabei in fast allen Industriebereichen einsetzbar.
Zweiteilige Klemmschalen aus Aluminium nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern.Betriebsdruck max. PN 25 bis NW 125, darüber max. PN 16
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen! (s. Anleitung unter Downloads)

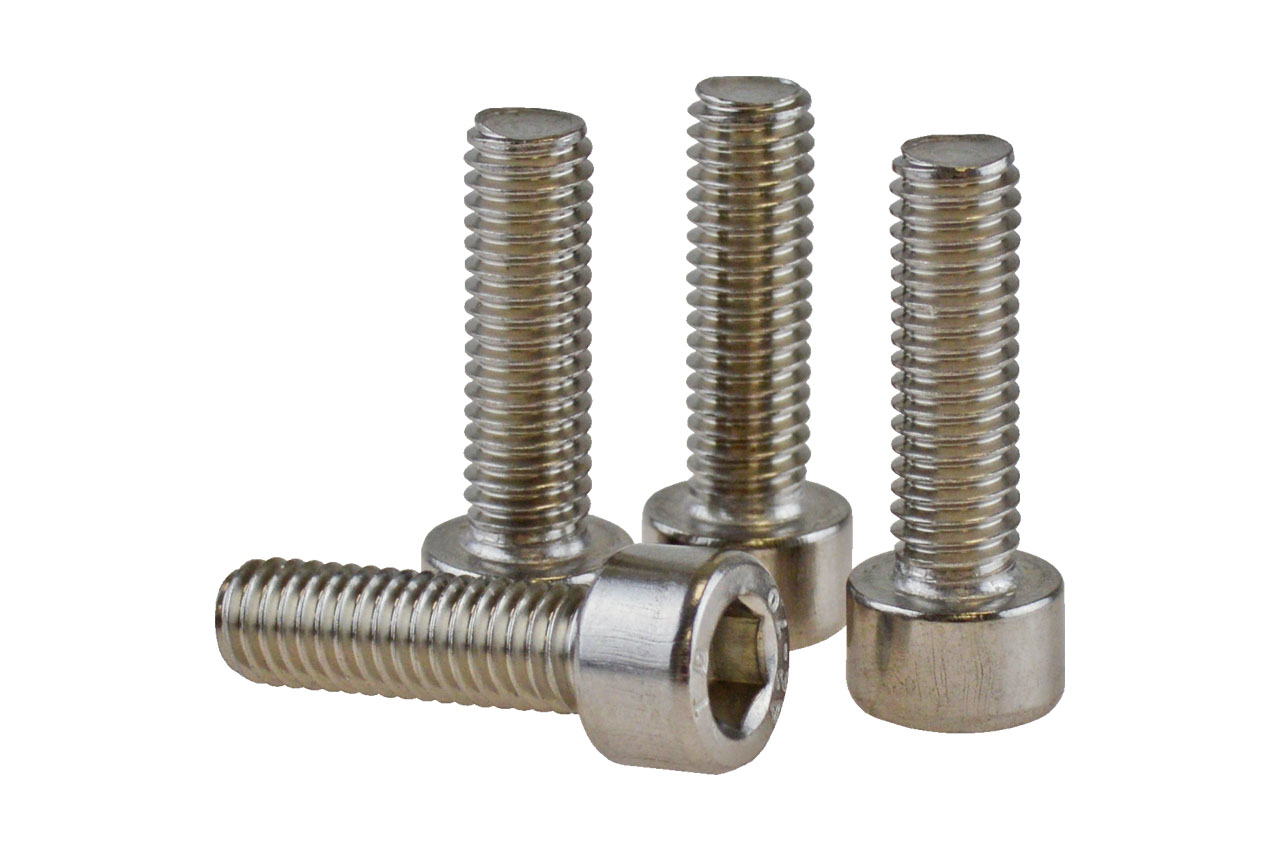

Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schlauchabmessung (Innen-Ø x Wandstärke)mm
Spannbereich ca.mm
13,0 x 5,0
22,0 - 24,0
19,0 x 6,0
30,0 - 32,0
25,0 x 5,0
34,0 - 36,0
25,0 x 6,0
36,0 - 38,9
25,0 x 8,0
40,0 - 42,0
32,0 x 5,0
41,0 - 43,0
32,0 x 6,0
43,0 - 45,0
32,0 x 8,0
47,0 - 49,0
38,0 x 5,0
47,0 - 49,0
38,0 x 6,5
50,0 - 52,0
38,0 x 8,0
53,0 - 55,0
38,0 x 10,0
57,0 - 60,0
40,0 x 7,0
53,0 - 55,0
40,0 x 10,0
59,0 - 61,0
50,0 x 6,0
61,0 - 63,0
50,0 x 8,0
65,0 - 67,0
50,0 x 10,0
69,0 - 71,0
63,0 x 6,0
74,0 - 76,0
63,0 x 8,0
78,0 - 82,0
63,0 x 10,0
84,0- 87,0
75,0 x 6,5
87,0 - 89,0
75,0 x 8,0
90,0 - 92,0
75,0 x 10,0
94,0 - 96,0
75,0 x 12,0
98,0 - 100,0
80,0 x 8,0
95,0 - 97,0
80,0 x 10,0
99,0 - 101,0
100,0 x 8,0
115,0 - 117,0
100,0 x 10,0
119,0 - 121,0
100,0 x 12,0
123,0 - 125,0
Zweiteilige Klemmschalen aus Edelstahl nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern.Betriebsdruck max. PN 25 bis NW 125, darüber max. PN 16.
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen! (Montage siehe Anleitung)
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schläuche Innen-Ø x Wandstärkemm
Spannbereich ca.mm
13,0 x 5,0
22,0 - 24,0
19,0 x 6,0
30,0 - 33,0
25,0 x 6,0
36,0 - 38,0
32,0 x 6,0
43,0 - 45,0
32,0 x 8,0
47,0 - 49,0
38,0 x 6,5
50,0 - 52,0
38,0 x 8,0
53,0 - 55,0
50,0 x 6,0
61,0 - 63,0
50,0 x 8,0
65,0 - 67,0
50,0 x 10,0
69,0 - 71,0
65,0 x 7,0
78,0 - 80,0
75,0 x 8,0
90,0 - 92,0
100,0 x 8,0
114,0 - 119,0
Zweiteilige Klemmschalen aus Aluminium wahlweise in blau oder rot nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern. Betriebsdruck max. 25 bar
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen! (s. Anleitung unter Downloads)
Die Klemmschalen sind auf Kundenwunsch auch in den Farben weiß, gelb und schwarz erhältlich. Bitte fragen Sie Ihre Wunschfarbe direkt bei uns an.
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schlauchabmessungen (Innen-Ø x Wandstärke)mm
Spannbereich ca.mm
19,0 x 6,0
30,0 - 33,0
25,0 x 6,0
36,0 - 39,0
32,0 x 6,0
43,0 - 46,0
38,0 x 6,5
50,0 - 53,0
50,0 x 8,0
63,0 - 67,0
75,0 x 8,0
89,0 - 93,0
Zweiteilige Klemmschalen aus Messing nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern.Betriebsdruck max. PN 25 bis NW 125, darüber max. PN 16 (*ausgenommen leichte Ausführung)
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen! (siehe Montageanleitung unter Downloads)
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schläuche Innen-Ø x Wandstärkemm
Spannbereich ca.mm
19,0 x 3,3 (leichte Ausführung)
25,0 - 27,0
19,0 x 6,0
30,0 - 32,0
25,0 x 3,5 (leichte Ausführung)
31,0 - 34,0
25,0 x 6,0
36,0 - 38,0
32,0 x 3,5 (leichte Ausführung)
38,0 - 41,0
32,0 x 6,0
43,0 - 45,0
32,0 x 8,0
47,0 - 49,0
38,0 x 6,5
50,0 - 52,0
38,0 x 8,0
53,0 - 55,0
50,0 x 8,0
65,0 - 67,0
65,0 x 7,0
78,0 - 80,0
75,0 x 8,0
90,0 - 92,0
75,0 x 10,0
94,0 - 96,0
* die leichte Ausführung besitzt jeweils nur 1 Schraube pro Seite. (s. Abb.)
Rillenstutzen mit Sicherungsbund und Anschweißende aus Edelstahl AISI 316.
Eigenschaften
Betriebsdruck: 16 bar
Anschweißende = Innen-Ø x Außen-Ø
Die Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen (Klemmschalen) nach EN 11420-3 (DIN 2817).
Lieferung ohne Klemmschalen
Klemmschalen separat im Shop erhältlich (siehe Zubehör)
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Glatter Schlauchstutzen / Schalenverschraubung aus Edelstahl mit Außengewinde und Sicherungsbund.Die Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen (Klemmschalen) nach EN 11420-3 (DIN 2817).
Lieferung ohne Klemmschalen
Klemmschalen separat im Shop erhältlich (siehe Zubehör)
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Glatter Schlauchstutzen / Schalenverschraubung aus Messing mit Außengewinde und Sicherungsbund.Die Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen (Klemmschalen) nach EN 11420-3 (DIN 2817).
Lieferung ohne Klemmschalen
Klemmschalen separat im Shop erhältlich (siehe Zubehör)
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Gerillter Schlauchstutzen / Schalenverschraugung aus PP mit Außengewinde und Sicherungsbund nach EN 14420-2
elektrisch leitend ≤ 10⁸ Ω
DN 25: 8 bar Betriebsdruck, ab DN 32: 6 bar Betriebsdruck
Die Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen (Klemmschalen) nach EN 11420-3 (DIN 2817).
Lieferung ohne Klemmschalen
Klemmschalen separat im Shop erhältlich (siehe Zubehör)
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Glatter Schlauchstutzen / Schalenverschraubung aus Edelstahl mit Innengewinde und Sicherungsbund.Die Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817).
Eigenschaften
Überwurfmutter, flachdichtend
Dichtung aus PTFE
Lieferung ohne Klemmschalen
Klemmschalen separat im Shop erhältlich (siehe Zubehör)
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Glatter Schlauchstutzen / Schlauchverschraubung aus Messing mit Innengewinde und Sicherungsbund.Die Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817).
Eigenschaften
Überwurfmutter, flachdichtend
Dichtung aus Polyurethan
Lieferung ohne Klemmschalen
Klemmschalen separat im Shop erhältlich (siehe Zubehör)
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
