Storz-Kupplungen für den Einsatz bei Feuerwehren, in der Landwirtschaft und auf Baustellen

Storz-Feuerlöscharmaturen ...

... für den Einsatz bei Feuerwehren, in der Landwirtschaft und auf Baustellen

Storz-Kupplungen werden vor allem bei Feuerwehren, Wasserhydranten und Silofahrzeugen sowie im Bauwesen zum Transport von Wasser eingesetzt. Bereits 1882 wurde die Storz-Kupplung vom Namensgeber Guido Storz zum Patent angemeldet und wurde im Jahr 1933 nach einem Großbrand als Einheitskupplung der Deutschen Feuerwehren vorgeschrieben.

Bei Storz-Kupplungen handelt sich um nicht absperrende, symmetrische hermaphrodite (das heißt, die zu kuppelnden Anschlussarmaturen sind auf der Kupplungsseite identisch und können beliebig verbunden werden) Kupplungen mit einem Bajonettverschluss, der durch einen Kragen geschützt ist. Feuerwehrkupplungen - wie sie auch oft bezeichnet werden - werden durch einen Knaggenteil ineinandergesteckt und dann gegeneinander verdreht. Dadurch sind sie leicht kuppelbar. Es wird unterschieden zwischen Druckkupplungen, Saugkupplungen und Festkupplungen, Blindkupplungen und Übergangsstücke.

Ermitteln Sie hier die korrekte Größe für Ihre Installation:
Maße für Storz Feuerlöscharmaturen

Bei den Storz-Kupplungen unterscheidet man zwischen der gegossenen Industriekupplung (PN 6) und der geschmiedeten DIN-Ausführung (PN 16). Eine Zerreißprobe zeigt deutlich die extrem niedrigen Festigkeitswerte der Guss-Kupplungen.

Filter
Bedienungsschlüssel für Überflurhydranten DIN 3223 A, System Storz, Temperguss
Bedienungsschlüssel für Überflurhydranten nach DIN 3223 A, System Storz aus Temperguss, rot lackiert.

18,60 €*
Bedienungsschlüssel für Überflurhydranten DIN 3223 B, System Storz, Temperguss
Bedienungsschlüssel für Überflurhydranten nach DIN 3223 B, System Storz aus Temperguss rot lackiert.

44,99 €*
Blindkupplung mit Entwässerungshahn, System Storz, Aluminium geschmiedet
Blindkupplung mit Entwässerungshahn, ohne Kette, System Storz. Eigenschaften aus Aluminium / Leichtmetall DIN-Kupplung PN 16, geschmiedet Dichtung aus Nitril-Kautschuk

Ab 31,49 €*
Blindkupplung mit Kette und Schloss, System Storz, Aluminium geschmiedet
Blindkupplung mit Kette und Schloss, System Storz. Eigenschaften aus Aluminium / Leichtmetall DIN-Kupplung PN 16, geschmiedet gleichschließend Dichtung aus Nitril-Kautschuk

Ab 113,64 €*
Blindkupplung mit Kette, System Storz, Aluminium gegossen
Blindkupplung mit Kette System Storz. Eigenschaften aus Aluminium / Leichtmetall Industriekupplung PN 6, gegossen Dichtung aus Nitril-Kautschuk

Ab 8,08 €*
Blindkupplung mit Kette, System Storz, Aluminium geschmiedet
Blindkupplung mit Kette System Storz. Eigenschaften aus Aluminium / Leichtmetall DIN-Kupplung PN 16, geschmiedet Dichtung aus Nitril-Kautschuk

Ab 9,12 €*
Blindkupplung mit Kette, System Storz, Edelstahl
Blindkupplung mit Kette System Storz. Eigenschaften Edelstahl V4A (1.4581) Dichtung Viton Betriebsdruck: max. 16 barTemperaturbereich: -15°C bis max. +200°CEinsatzbereich: Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz

Ab 115,50 €*
D-Strahlrohr mit Absperrhahn, 1" Außengewinde und System Geka Kupplung
D-Strahlrohr LM-KST-PA rot mit 1" Außengewinde und System Geka Kupplung.

36,90 €*
Deckkapsel mit Dreikant, System Storz, Aluminium gegossen
Deckkapsel mit Dreikant und Rundgewinde nach DIN 405. Lieferung inklusive Dichtung und Kette. Eigenschaften aus Aluminium / Leichtmetall Industriekupplung PN 6, gegossen Dichtung aus Nitril-Kautschuk Technische Daten Größe  AußengewindeRd DIN  C-52 50 x 1/6 14317 B-75 65 x 1/6 14318 A-110 105 x 1/4 14319

Ab 16,50 €*
Druckkupplung mit kurzer Tülle, System Storz, Aluminium gegossen/geschmiedet
Druckkupplung System Storz mit kurzer Tülle. Eigenschaften aus Aluminium / Leichtmetall D - 25 geschmiedetC - 52 gegossenB - 75 gegossen Industriekupplung PN 6, gegossen bzw. DIN-Kupplung PN 16, geschmiedet Dichtung aus Nitril-Kautschuk

Ab 7,50 €*
Ersatzdichtring für Druckkupplung, System Storz
Ersatzdichtungen für Druckkupplung System Storz aus Nitril-Kautschuk. Temperaturbereich: -40° C bis max. +110° C

Ab 0,80 €*
Ersatzdichtring für Festkupplung mit Innengewinde, System Storz
Ersatzdichtungen für Festkupplung mit Innengewinde System Storz aus Nitril-Kautschuk. Technische Daten GewindeZoll Maße (AD / ID x Stärke)mm 1" 33 / 20 x 3 1 1/4" 42 / 33 x 3 1 1/2" 48 / 39 x 3 2" 60 / 47 x 3 2 1/2" 76 / 66 x 3 3" 88 / 76 x 3 4" 113 / 102 x 3 6" 165 / 140 x 4

Ab 0,58 €*
Ersatzdichtring für Saug- und Druckkupplungen, System Storz
Storzgröße: D-25 | Werkstoff: NBR / schwarz
Ersatzdichtungen für Saug- und Druckkupplung System Storz. Temperaturbereich NBR: -40° C bis max. +110° C Silikon / Lebensmittel: -60° C bis max. +180° C Silikon / Trinkwasser (KTW-Zulassung Kategorie A): -60° C bis max. +23° C FKM: -15°C bis max. +200°C Technische Daten Auführung Werkstoff Farbe Standard NBR schwarz oder weiß Lebensmittel FDA Silikon transparent Trinkwasser DVGW Silikon blau FKM FKM grün

0,58 €*

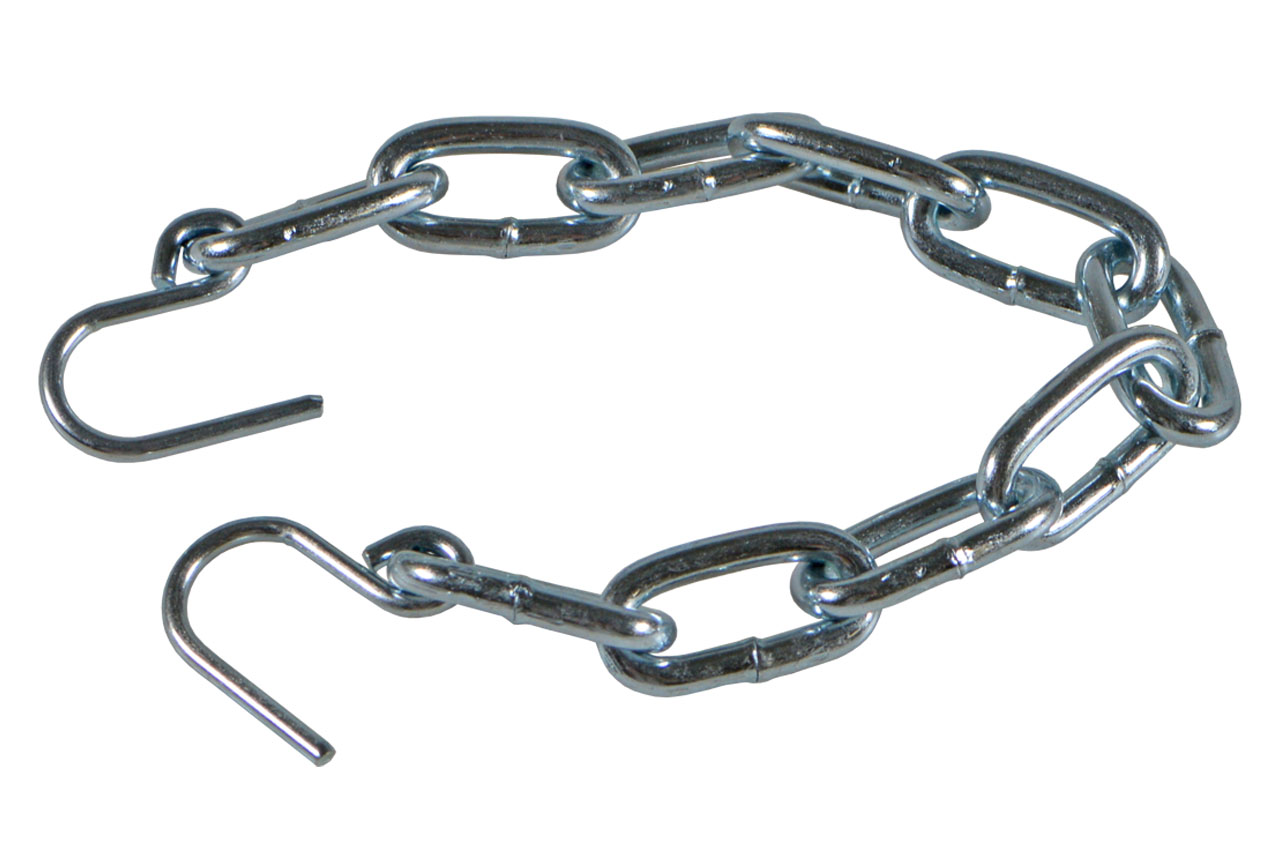

Ersatzkette für Blindkupplung, System Storz, Edelstahl
Edelstahl V2A Ersatzkette mit zwei S-Haken für Blindkupplung System Storz passend.

Ab 2,31 €*
Festkupplung mit Außengewinde und metallischer Dichtfläche, System Storz, Aluminium
Festkupplung aus Aluminium mit Außengewinde und metallischer Dichtfläche. Kupplung ist ideal zum Anschluss an einen Oberflurhydranten oder Wandanschluss. Die Festkupplung kann mit einer Deckkapsel verschlossen werden (siehe Anwendungsbeispiel).Deckkapsel separat erhältlich. Technische Daten Größe Außengewinde Rund-Innengewinde DIN C-52 2" (59,6 mm) 50 x 1/6 14317 B-75 2 1/2" (75,2 mm) 65 x 1/6 14318 A-110 4" (113,0 mm) 105 x 1/4 14319

Ab 13,27 €*
Festkupplung mit Außengewinde, System Storz, Aluminium gegossen
Festkupplung System Storz mit Außengewinde. Eigenschaften aus Aluminium / Leichtmetall Industriekupplung PN 6, gegossen Dichtung aus Nitril-Kautschuk

Ab 9,20 €*
Festkupplung mit Außengewinde, System Storz, Aluminium geschmiedet
Festkupplung System Storz mit Außengewinde. Eigenschaften aus Aluminium / Leichtmetall DIN-Kupplung PN 16, geschmiedet Dichtung aus Nitril-Kautschuk

Ab 12,38 €*
Festkupplung mit Außengewinde, System Storz, Edelstahl
Festkupplung System Storz mit Außengewinde aus Edelstahl.  Eigenschaften Edelstahl V4A (1.4581) Dichtung Viton Gewinde: DIN ISO 228 Betriebsdruck: max. 16 barTemperaturbereich: -15°C bis max. +200°CEinsatzbereich: Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz

Ab 101,50 €*
Festkupplung mit Innengewinde und Verriegelung, System Storz, Aluminium geschmiedet
Festkupplung System Storz mit Innengewinde und Verriegelung. Eigenschaften aus Aluminium / Leichtmetall DIN-Kupplung PN 16, geschmiedet Dichtung aus Nitril-Kautschuk Die Verriegelung dient als Schutz vor selbstständigem Lösen der Kupplung. Beim Lösen der Kupplung muss die Verriegelung mit der Hand betätigt werden. Je nach Kupplungsgröße hat die Verriegelung eine andere Bauform.

Ab 21,81 €*
Festkupplung mit Innengewinde, System Storz, Aluminium gegossen
Festkupplung System Storz mit Innengewinde. Eigenschaften aus Aluminium / Leichtmetall Industriekupplung PN 6, gegossen Dichtung aus Nitril-Kautschuk

Ab 7,50 €*
Festkupplung mit Innengewinde, System Storz, Aluminium geschmiedet
Festkupplung System Storz mit Innengewinde aus Aluminium. Eigenschaften aus Aluminium / Leichtmetall DIN-Kupplung PN 16, geschmiedet Dichtung aus Nitril-Kautschuk

Ab 9,34 €*
Festkupplung mit Innengewinde, System Storz, Edelstahl
Festkupplung System Storz mit Innengewinde. Eigenschaften Edelstahl V4A (1.4581) Dichtung Viton / Gewindedichtung aus PTFE Gewinde: DIN ISO 228 Betriebsdruck: max. 16 barTemperaturbereich: -15°C bis max. +200°CEinsatzbereich: Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz

Ab 92,75 €*
Feuerlöschventil mit 2" Außengewinde, PN 16, Messing
Messing Feuerlöschventil 2" (59,6 mm) Außengewinde beidseitig 16 bar Betriebsdruck mit Handrad

75,90 €*
Klappbare Kupplungsgriffe, System Storz, Größe A, Aluminium
Ein Paar (zwei Stück) Kupplungsgriffe aus Aluminium für den nachträglichen Anbau an Kupplungen System Storz in der Größe A (110) zum einfacheren und bequemeren Kuppeln.

54,22 €*
