... in vielen verschiedenen Materialien und Größen
Schneckengewindeschellen, Draht-Nachspannschellen, Gelenkbolzenschellen, Drahtschlauchschellen und mehr ...
In unserem Shop finden Sie für jeden Verwendungszweck die passende Schelle in verschiedenen Materialien und Größen. Und sollten Sie dennoch einmal nicht fündig werden, so fragen Sie gerne bei unseren erfahrenen Mitarbeitern nach.
Zweiteilige Gelenkbolzenschelle W1 aus verzinktem Stahl mit Innensechskantschrauben in leichter Ausführung für Anwendungen mit hohen Anforderungen an die Schlauchschellen. Gelenkbolzenschellen sind vor allem zur Verbindung und Befestigung von Saug- und Förderschläuchen mit hohen Shorehärten oder mit Kunststoff-/Stahleinlagen geeignet. Ihr besonderes Merkmal sind die hohen Bandzugkräfte. Einfache Installation mit einem Inbusschlüssel. W1: Komplett aus verzinktem Stahl für geringe Anforderung an die Korrosionsbeständigkeit.
Eigenschaften
20 mm Bandbreite
2 mm Bandstärke
Schraube M6 x 45
Der Spannbereich entspricht dem Innendurchmesser der Schellen. (s. Grafik)Bitte beachten Sie bei der Auswahl der Schellen, dass bei den Schläuchen im Shop der Innendurchmesser angegeben ist!(Außenmaß = Innendurchmesser + 2 x Wandstärke)
Zweiteilige Gelenkbolzenschelle W1 aus verzinktem Stahl mit Innensechskantschrauben für Anwendungen mit hohen Anforderungen an die Schlauchschellen. Gelenkbolzenschellen sind vor allem zur Verbindung und Befestigung von Saug- und Förderschläuchen mit hohen Shorehärten oder mit Kunststoff-/Stahleinlagen geeignet. Ihr besonderes Merkmal sind die hohen Bandzugkräfte. Einfache Installation mit einem Inbusschlüssel. W1: Komplett aus verzinktem Stahl für geringe Anforderung an die Korrosionsbeständigkeit.
Eigenschaften
bis 75 mm: 20 mm Bandbreite, Schraube M6 x 45
80 - 260 mm: 24 mm Bandbreite, Schraube M8 x 60
Der Spannbereich entspricht dem Innendurchmesser der Schellen. (s. Grafik)Bitte beachten Sie bei der Auswahl der Schellen, dass bei den Schläuchen im Shop der Innendurchmesser angegeben ist!(Außenmaß = Innendurchmesser + 2 x Wandstärke)
Verzinkte W1 Brückenschelle für rechtssteigende Spiralschläuche.
Bandbreite 9 mm bis Schelle 155 - 175 mm
Bandbreite 12 mm ab Schelle 165 - 185 mm
Brückenschellen für linkssteigende Schläuche (z.B. Clipschläuche) sind auf Anfrage erhältlich.

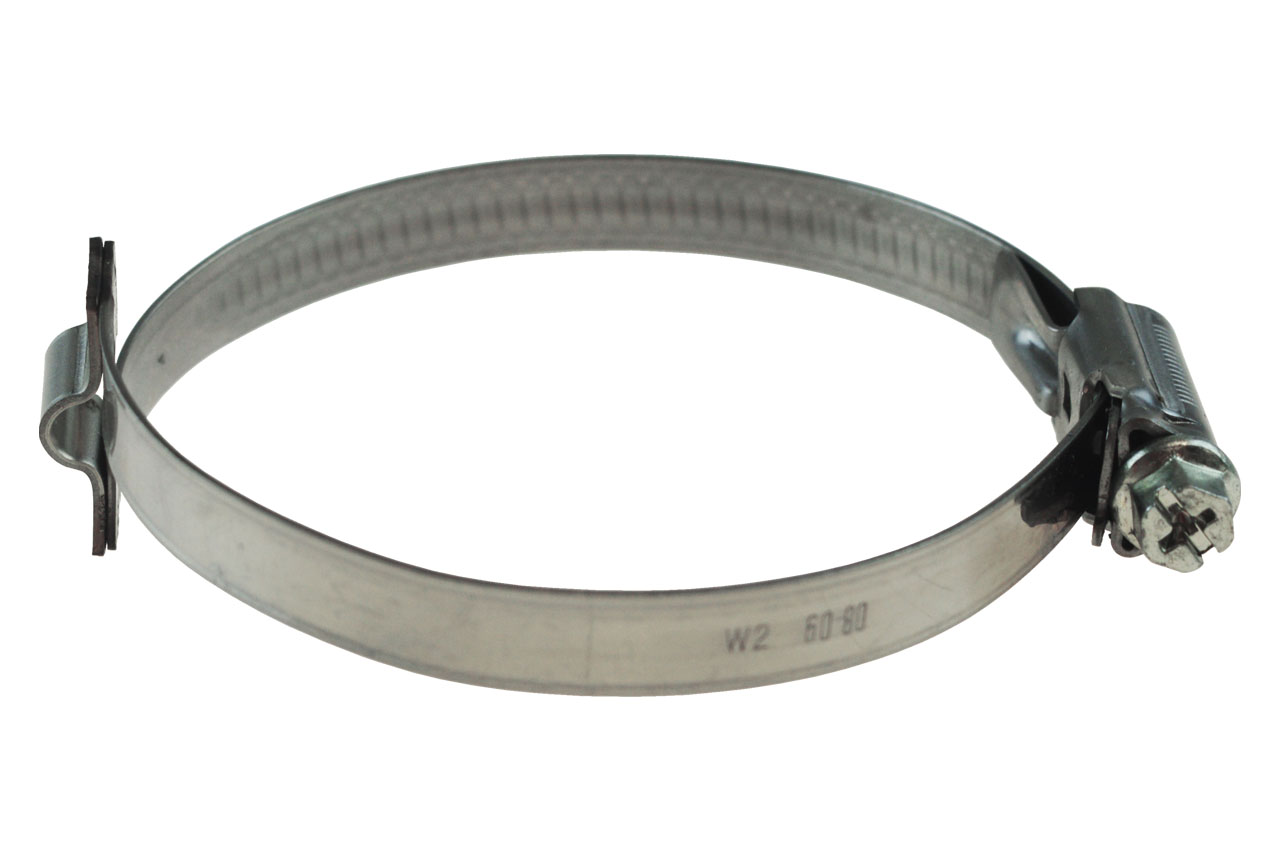

Brückenschelle W2 BridgeXX 109 für rechtsteigende Schläuche aus Edelstahl (304 - V2A) mit verzinkter Schraube.Eigenschaften
W2: Schraube verzinkt, Band und Gehäuse V2ABandbreite 9 mm bis Schelle 195 - 215 mm
Bandbreite 12 mm ab Schelle 205 - 225 mm
Brückenschellen für linkssteigende Schläuche (z.B. Clipschläuche) sind auf Anfrage erhältlich.
W4 Brückenschelle aus rostfreiem Edelstahl für rechtssteigende Spiralschläuche.
W4 komplett Chrom-Nickel-Stahl 1.4301 (oder vergleichbarer Stahl) – auch unter V2A bekannt. Hohe Anforderungen an die Korrosionsbeständigkeit und Design.
Bandbreite 9 mm bis Schelle 155 - 175 mm
Bandbreite 12 mm ab Schelle 165 - 185 mm
ab Spannbreite 275 - 295 mm wird die Brückenschelle 2- oder 3-teilig geliefert
Brückenschellen für linkssteigende Schläuche (z.B. Clipschläuche) sind auf Anfrage erhältlich.
Dichteinsatz für Klemmschalen aus Polyether-Polyurethan, weiß zur einfachen Montage von Kupplungen an außengewellten Spiralschläuchen in allen Branchen. Der Dichteinsatz ist passend zu SMARTFLEX® 0.7 - 1.4 und der FLEXADUX® P7 Serie, leicht und schnell montierbar mit Klemmschalen, mehrfach einsetzbar, mikroben- und hydrolysefest, gute Öl-, Benzin- und Chemikalienbeständigkeit.
Temperaturbereich: -40°C bis +90°C (kurzzeitig bis +125°C)
Technische Daten
Innen-Ømm
EmpfohlenerSpannbereich
EmpfohleneKlemmschale
25,0
36 - 39
25 x 6
38,0
50 - 53
38 x 6,5
50,0
63 - 67
50 x 8
65,0
78 - 82
65 x 7 (63 x 8)
75,0
89 - 93
75 x 8
100,0
114 - 119
100 x 8
Doppeldrahtklemme W1 aus verzinktem Stahldraht mit Schraubengehäuse.Ideal geeignet zur Befestigung von Vakuum- und Spiralschläuchen mit gewellter Außendecke.
W1: Komplett aus verzinktem Stahl für geringe Anforderung an die Korrosionsbeständigkeit.
Der Spannbereich entspricht dem Innendurchmesser der Schellen. (s. Grafik)Bitte beachten Sie bei der Auswahl der Schellen, dass bei den Schläuchen im Shop der Innendurchmesser angegeben ist!(Außenmaß = Innendurchmesser + 2 x Wandstärke)Achtung: Bei der Montage auf leichten Schläuchen mit welliger Außendecke zählt 2x die Wandstärke zwischen den Spiralen (Materialstärke) + 1x Gesamtwandstärke.
Draht-Nachspannschelle W1 aus verzinktem Federstahl. Die selbst nachspannende Schlauchschelle aus Stahldraht ist für Drücke bis max. 4 bar geeignet.Durch Federkraft zieht sich die Schelle eigenständig zusammen und hält somit Schläuche sicher und zuverlässig auch bei stark schwankenden Temperaturen und Materialen mit großem Wärmeausdehnungskoeffizienten.
W1: Komplett aus verzinktem Stahl für geringe Anforderung an die Korrosionsbeständigkeit.
Der Spannbereich entspricht dem Innendurchmesser der Schellen. (s. Grafik)Bitte beachten Sie bei der Auswahl der Schellen, dass bei den Schläuchen im Shop der Innendurchmesser angegeben ist!(Außenmaß = Innendurchmesser + 2 x Wandstärke)
Edelstahlband (30,5 m Rolle) zum Schlaucheinband mit Spannwerkzeug (System Band-It) für hohe Beanspruchungen, z.B. Schlauchverbindungen, Rohrbefestigung wo große Belastungen auftreten.
Werkstoff: rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit
Spannwerkzeug nicht inbegriffen!
Zweiteilige Gelenkbolzenschelle / Breitbandschelle aus Edelstahl 304 (V2A) mit Innensechskantschrauben und 24 mm Bandbreite.
Type W4: komplett aus Edelstahl 304 (V2A) für geringe Anforderung an die Korrosionsbeständigkeit
Eigenschaften
Band und Gehäuse: Edelstahl 304
Inbusschraube: Edelstahl 304
Kanten: gebördelt
Der Spannbereich entspricht dem Innendurchmesser der Schellen (s. Grafik).
Bitte beachten Sie bei der Auswahl der Schellen, dass bei den Schläuchen im Shop der Innendurchmesser angegeben ist!(Außenmaß = Innendurchmesser + 2 x Wandstärke)
Gelenkbolzenschelle W1 mit abgerundeten Schellenbandkanten zum Schlaucheinband. Ideal geeignet für schwere Schläuche.
W1: Komplett aus verzinktem Stahl für geringe Anforderung an die Korrosionsbeständigkeit.
Technische Daten
bis 28 mm: 18 mm Bandbreite
29 - 41 mm: 20 mm Bandbreite
42 - 67 mm: 22 mm Bandbreite
68 - 130 mm: 24 mm Bandbreite
131 - 280 mm: 26 mm Bandbreite
Der Spannbereich entspricht dem Innendurchmesser der Schellen. (s. Grafik)Je nach Spannbereich kann die Schelle zwischen den zwei Abbildungen variieren. Bevorzugen Sie eine Variante oder wollen sich wegen der Lieferung ganz sicher sein, nehmen Sie bitte Kontakt zu uns auf.Bitte beachten Sie bei der Auswahl der Schellen, dass bei den Schläuchen im Shop der Innendurchmesser angegeben ist!(Außenmaß = Innendurchmesser + 2 x Wandstärke)
Gelenkbolzenschelle W4 mit abgerundeten Schellenbandkanten zum Schlaucheinband. Ideal geeignet für schwere Schläuche.
W4: Komplett Chrom-Nickel-Stahl 1.4301 (oder vergleichbarer Stahl) – auch unter V2A bekannt. Hohe Anforderungen an die Korrosionsbeständigkeit und Design.
Technische Daten
bis 28 mm: 18 mm Bandbreite
29 - 67 mm: 20 mm Bandbreite
68 - 130 mm: 25 mm Bandbreite
131 - 252 mm: 28 mm Bandbreite
Der Spannbereich entspricht dem Innendurchmesser der Schellen. (s. Grafik)Bitte beachten Sie bei der Auswahl der Schellen, dass bei den Schläuchen im Shop der Innendurchmesser angegeben ist!(Außenmaß = Innendurchmesser + 2 x Wandstärke)
Zweiteilige Klemmschalen aus Aluminium nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern.Betriebsdruck max. PN 25 bis NW 125, darüber max. PN 16
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen!
Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten).
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schlauchabmessung (Innen-Ø x Wandstärke)mm
Spannbereich ca.mm
13,0 x 5,0
22,0 - 24,0
19,0 x 6,0
30,0 - 32,0
25,0 x 5,0
34,0 - 36,0
25,0 x 6,0
36,0 - 38,9
25,0 x 8,0
40,0 - 42,0
32,0 x 5,0
41,0 - 43,0
32,0 x 6,0
43,0 - 45,0
32,0 x 8,0
47,0 - 49,0
38,0 x 5,0
47,0 - 49,0
38,0 x 6,5
50,0 - 52,0
38,0 x 8,0
53,0 - 55,0
38,0 x 10,0
57,0 - 60,0
40,0 x 7,0
53,0 - 55,0
40,0 x 10,0
59,0 - 61,0
50,0 x 6,0
61,0 - 63,0
50,0 x 8,0
65,0 - 67,0
50,0 x 10,0
69,0 - 71,0
63,0 x 6,0
74,0 - 76,0
63,0 x 8,0
78,0 - 82,0
63,0 x 10,0
84,0- 87,0
75,0 x 6,5
87,0 - 89,0
75,0 x 8,0
90,0 - 92,0
75,0 x 10,0
94,0 - 96,0
75,0 x 12,0
98,0 - 100,0
80,0 x 8,0
95,0 - 97,0
80,0 x 10,0
99,0 - 101,0
100,0 x 8,0
115,0 - 117,0
100,0 x 10,0
119,0 - 121,0
100,0 x 12,0
123,0 - 125,0
Zweiteilige Klemmschalen aus Edelstahl nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern.Betriebsdruck max. PN 25 bis NW 125, darüber max. PN 16.
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen!
Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten).
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schläuche Innen-Ø x Wandstärkemm
Spannbereich ca.mm
13,0 x 5,0
22,0 - 24,0
19,0 x 6,0
30,0 - 33,0
25,0 x 6,0
36,0 - 38,0
32,0 x 6,0
43,0 - 45,0
32,0 x 8,0
47,0 - 49,0
38,0 x 6,5
50,0 - 52,0
38,0 x 8,0
53,0 - 55,0
50,0 x 6,0
61,0 - 63,0
50,0 x 8,0
65,0 - 67,0
50,0 x 10,0
69,0 - 71,0
65,0 x 7,0
78,0 - 80,0
75,0 x 8,0
90,0 - 92,0
100,0 x 8,0
114,0 - 119,0
Zweiteilige Klemmschalen aus Aluminium wahlweise in blau oder rot nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern. Betriebsdruck max. 25 bar
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen!
Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten).
Die Klemmschalen sind auf Kundenwunsch auch in den Farben weiß, gelb und schwarz erhältlich. Bitte fragen Sie Ihre Wunschfarbe direkt bei uns an.
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schlauchabmessungen (Innen-Ø x Wandstärke)mm
Spannbereich ca.mm
19,0 x 6,0
30,0 - 33,0
25,0 x 6,0
36,0 - 39,0
32,0 x 6,0
43,0 - 46,0
38,0 x 6,5
50,0 - 53,0
50,0 x 8,0
63,0 - 67,0
75,0 x 8,0
89,0 - 93,0
Zweiteilige Klemmschalen aus Messing nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern.Betriebsdruck max. PN 25 bis NW 125, darüber max. PN 16 (*ausgenommen leichte Ausführung)
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen!
Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten).
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schläuche Innen-Ø x Wandstärkemm
Spannbereich ca.mm
19,0 x 3,3 (leichte Ausführung)
25,0 - 27,0
19,0 x 6,0
30,0 - 32,0
25,0 x 3,5 (leichte Ausführung)
31,0 - 34,0
25,0 x 6,0
36,0 - 38,0
32,0 x 3,5 (leichte Ausführung)
38,0 - 41,0
32,0 x 6,0
43,0 - 45,0
32,0 x 8,0
47,0 - 49,0
38,0 x 6,5
50,0 - 52,0
38,0 x 8,0
53,0 - 55,0
50,0 x 8,0
65,0 - 67,0
65,0 x 7,0
78,0 - 80,0
75,0 x 8,0
90,0 - 92,0
75,0 x 10,0
94,0 - 96,0
* die leichte Ausführung besitzt jeweils nur 1 Schraube pro Seite. (s. Abb.)
Zweiteilige Klemmschalen für den Einband von Dampfschlaucharmaturen nach EN 14423 und EN ISO 6134. Die Klemmschalen sind wahlweise aus Messing oder Edelstahl (V4A) erhältlich.Betriebsdruck 18 bar.
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen!
Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten).
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 14423 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schläuche Innen-Ø x Wandstärkemm
Spannbereich ca.mm
13,0 x 6,0
24,0 - 26,0
19,0 x 7,0
32,0 - 34,0
25,0 x 7,5
39,0 - 41,0
32,0 x 8,0
47,0 - 50,0
38,0 x 8,0
53,0 - 56,0
50,0 x 9,0
67,0 - 69,0
Mini-Schlauchschelle mit 9 mm Bandbreite nach DIN 3017 (ausgenommen 6 bis 8 mm) zur Befestigung von weichen Druckluft-, Benzin- und Ölschläuchen.
W1: Komplett aus verzinktem Stahl für geringe Anforderung an die Korrosionsbeständigkeit.
Anzugsdrehmoment
ab 8 mm bis 15 mm max. 2 Nm
ab 16 mm bis Ende max. 3 Nm
Der Spannbereich entspricht dem Innendurchmesser der Schellen. (s. Grafik)Bitte beachten Sie bei der Auswahl der Schellen, dass bei den Schläuchen im Shop der Innendurchmesser angegeben ist!(Außenmaß = Innendurchmesser + 2 x Wandstärke)
Die Muffenkupplung ist ein leichtes Flanschverbindungssystem aus Aluminium für eine schnelle und einfache Montagefertigung vor Ort. Zwei identische Halbschalen werden mechanisch mit Schrauben am Wellschlauch befestigt - speziell entwickelt für eine perfekte Passform mit dem außen gewellten ALFATRACTO 719AA Materialförderschlauch.
Universalflansche mit elliptischem Bohrbild kompatibel mit EN 1092-1 PN10, ANSI ASME B16.5 ASA150, AS 2129 TABELLE D-E. Die Muffenkupplungen sind wieder verwendbare und langlebige Kupplungen, da sie nicht mit den transportierten abrasiven Materialien in Berührung kommen.
Technische Daten
Schlauch-Innen-Ømm
Flansch-Kompatibilität
Amm
Bmm
Anzahl der Löcher
51,0 (2")
PN10/ASA150/TAB.D-E
165,0
120,0
6
63,0 (2 1/2")
PN10/ASA150
185,0
140,0
6
76,0 (3")
PN10/ASA150/TAB.D-E
200,0
154,0
6
102,0 (4")
PN10/ASA150/TAB.D-E
230,0
182,0
6
127,0 (5")
PN10/ASA150/TAB.D-E
255,0
213,0
6
