Dichteinsatz für Klemmschalen
28,70 €*
Mein Rabatt
Preis pro Warenkorbrabattstufe
27,26 € ab 75 € Bestellwert
25,83 € ab 150 € Bestellwert
23,53 € ab 250 € Bestellwert
22,10 € ab 500 € Bestellwert
Rabatt wird im Warenkorb als eigene Position abgezogen.
27,26 € ab 75 € Bestellwert
25,83 € ab 150 € Bestellwert
23,53 € ab 250 € Bestellwert
22,10 € ab 500 € Bestellwert
Rabatt wird im Warenkorb als eigene Position abgezogen.
Inhalt:
1 Stück
Artikel lagernd. Versand in 1-3 Werktagen
Artikelnummer:
9265025
Hersteller:
Schauenburg
Versandart:
Paketversand

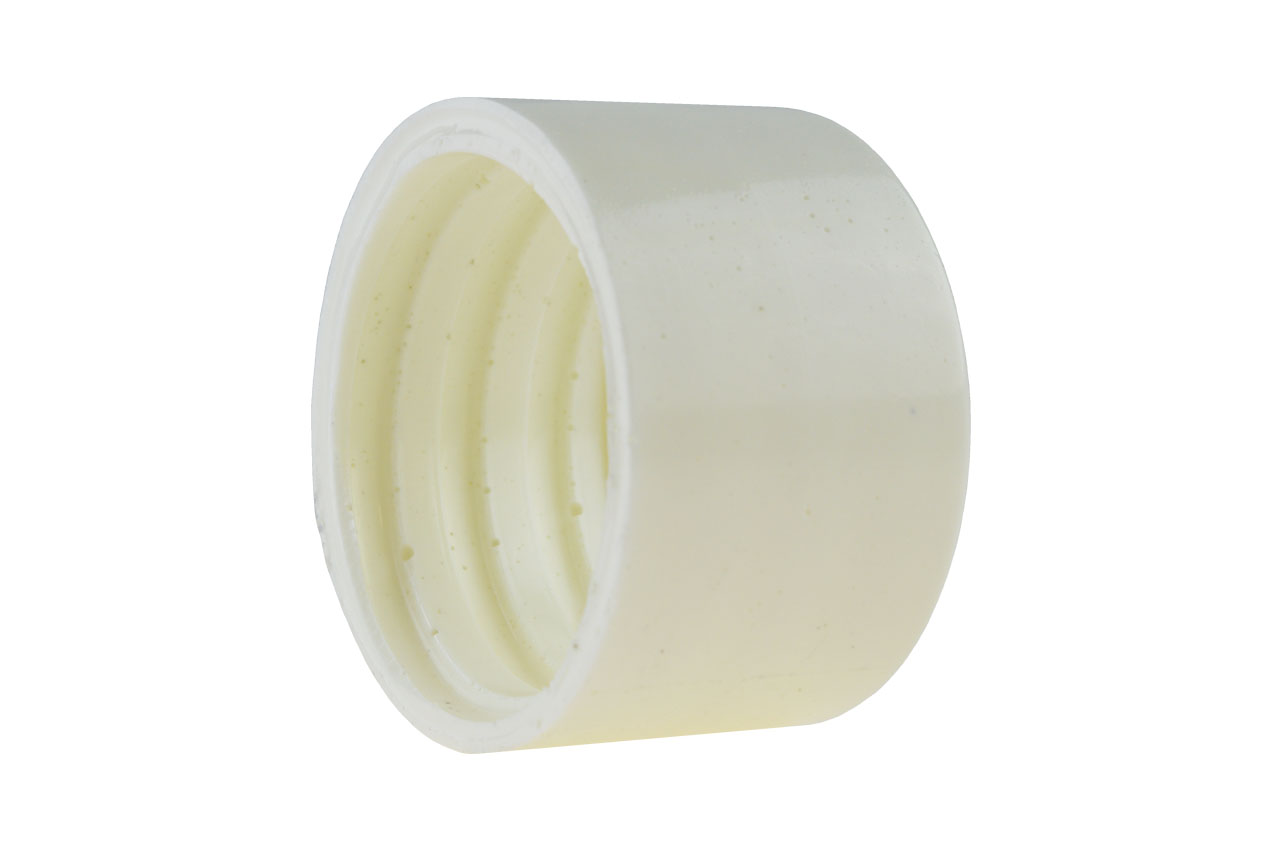

Dichteinsatz für Klemmschalen

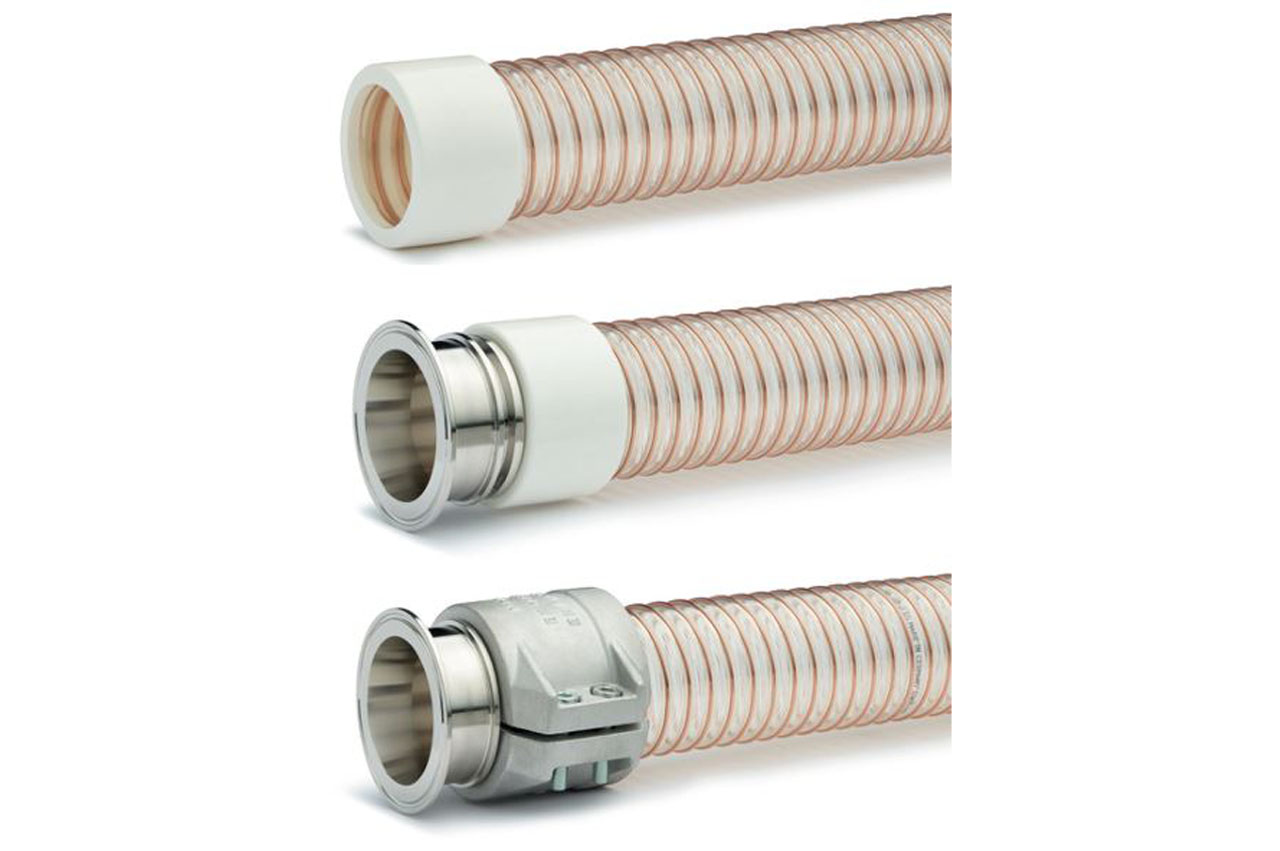

Dichteinsatz für Klemmschalen aus Polyether-Polyurethan, weiß zur einfachen Montage von Kupplungen an außengewellten Spiralschläuchen in allen Branchen. Der Dichteinsatz ist passend zu SMARTFLEX® 0.7 - 1.4 und der FLEXADUX® P7 Serie, leicht und schnell montierbar mit Klemmschalen, mehrfach einsetzbar, mikroben- und hydrolysefest, gute Öl-, Benzin- und Chemikalienbeständigkeit.
Temperaturbereich: -40°C bis +90°C (kurzzeitig bis +125°C)
Technische Daten
| Innen-Ø mm |
Empfohlener Spannbereich |
Empfohlene Klemmschale |
| 25,0 | 36 - 39 | 25 x 6 |
| 38,0 | 50 - 53 | 38 x 6,5 |
| 50,0 | 63 - 67 | 50 x 8 |
| 65,0 | 78 - 82 | 65 x 7 (63 x 8) |
| 75,0 | 89 - 93 | 75 x 8 |
| 100,0 | 114 - 119 | 100 x 8 |
| Artikelbezeichnung: | Dichtung |
|---|---|
| Werkstoff: | Polyurethan (PU) |
Zubehör
Klemmschalen 2-teilig, Edelstahl, EN 14420-3
Ab
11,50 €*
Zweiteilige Klemmschalen aus Edelstahl nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern.Betriebsdruck max. PN 25 bis NW 125, darüber max. PN 16.
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen!
Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten).
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schläuche Innen-Ø x Wandstärkemm
Spannbereich ca.mm
13,0 x 5,0
22,0 - 24,0
19,0 x 6,0
30,0 - 33,0
25,0 x 6,0
36,0 - 38,0
32,0 x 6,0
43,0 - 45,0
32,0 x 8,0
47,0 - 49,0
38,0 x 6,5
50,0 - 52,0
38,0 x 8,0
53,0 - 55,0
50,0 x 6,0
61,0 - 63,0
50,0 x 8,0
65,0 - 67,0
50,0 x 10,0
69,0 - 71,0
65,0 x 7,0
78,0 - 80,0
75,0 x 8,0
90,0 - 92,0
100,0 x 8,0
114,0 - 119,0
Klemmschalen 2-teilig, farbig, Aluminium, EN 14420-3
Ab
9,30 €*
Zweiteilige Klemmschalen aus Aluminium wahlweise in blau oder rot nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern. Betriebsdruck max. 25 bar
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen!
Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten).
Die Klemmschalen sind auf Kundenwunsch auch in den Farben weiß, gelb und schwarz erhältlich. Bitte fragen Sie Ihre Wunschfarbe direkt bei uns an.
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schlauchabmessungen (Innen-Ø x Wandstärke)mm
Spannbereich ca.mm
19,0 x 6,0
30,0 - 33,0
25,0 x 6,0
36,0 - 39,0
32,0 x 6,0
43,0 - 46,0
38,0 x 6,5
50,0 - 53,0
50,0 x 8,0
63,0 - 67,0
75,0 x 8,0
89,0 - 93,0
Klemmschalen 2-teilig, Messing, EN 14420-3
Ab
4,90 €*
Zweiteilige Klemmschalen aus Messing nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern.Betriebsdruck max. PN 25 bis NW 125, darüber max. PN 16 (*ausgenommen leichte Ausführung)
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen!
Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten).
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schläuche Innen-Ø x Wandstärkemm
Spannbereich ca.mm
19,0 x 3,3 (leichte Ausführung)
25,0 - 27,0
19,0 x 6,0
30,0 - 32,0
25,0 x 3,5 (leichte Ausführung)
31,0 - 34,0
25,0 x 6,0
36,0 - 38,0
32,0 x 3,5 (leichte Ausführung)
38,0 - 41,0
32,0 x 6,0
43,0 - 45,0
32,0 x 8,0
47,0 - 49,0
38,0 x 6,5
50,0 - 52,0
38,0 x 8,0
53,0 - 55,0
50,0 x 8,0
65,0 - 67,0
65,0 x 7,0
78,0 - 80,0
75,0 x 8,0
90,0 - 92,0
75,0 x 10,0
94,0 - 96,0
* die leichte Ausführung besitzt jeweils nur 1 Schraube pro Seite. (s. Abb.)
Klemmschalen 2-teilig, Aluminium, EN 14420-3
Ab
5,90 €*
Zweiteilige Klemmschalen aus Aluminium nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern.Betriebsdruck max. PN 25 bis NW 125, darüber max. PN 16
ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben
pro Armatur wird ein Satz Klemmschalen benötigt
Montagehilfsschrauben nicht inbegriffen!
Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten).
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
Für Schlauchabmessung (Innen-Ø x Wandstärke)mm
Spannbereich ca.mm
13,0 x 5,0
22,0 - 24,0
19,0 x 6,0
30,0 - 32,0
25,0 x 5,0
34,0 - 36,0
25,0 x 6,0
36,0 - 38,9
25,0 x 8,0
40,0 - 42,0
32,0 x 5,0
41,0 - 43,0
32,0 x 6,0
43,0 - 45,0
32,0 x 8,0
47,0 - 49,0
38,0 x 5,0
47,0 - 49,0
38,0 x 6,5
50,0 - 52,0
38,0 x 8,0
53,0 - 55,0
38,0 x 10,0
57,0 - 60,0
40,0 x 7,0
53,0 - 55,0
40,0 x 10,0
59,0 - 61,0
50,0 x 6,0
61,0 - 63,0
50,0 x 8,0
65,0 - 67,0
50,0 x 10,0
69,0 - 71,0
63,0 x 6,0
74,0 - 76,0
63,0 x 8,0
78,0 - 82,0
63,0 x 10,0
84,0- 87,0
75,0 x 6,5
87,0 - 89,0
75,0 x 8,0
90,0 - 92,0
75,0 x 10,0
94,0 - 96,0
75,0 x 12,0
98,0 - 100,0
80,0 x 8,0
95,0 - 97,0
80,0 x 10,0
99,0 - 101,0
100,0 x 8,0
115,0 - 117,0
100,0 x 10,0
119,0 - 121,0
100,0 x 12,0
123,0 - 125,0
