Flexible Bewässerungssysteme
mit FLEXIFLAT™ Gewebeflachschläuchen für Landwirtschaft und Gartenbau
Vom PVC-Gewebeflachschlauch bis zur präzisen Tropfbewässerung
Ob in der Landwirtschaft, im Gemüsebau, in Gärtnereien oder in Gewächshäusern – flexible Bewässerungssysteme schaffen die Voraussetzung dafür, Anbauflächen und Kulturen bedarfsgerecht mit Wasser zu versorgen. Da sich Anbaukonzepte, Flächennutzung und Bewässerungsanforderungen häufig von Saison zu Saison ändern, sollten sich auch die eingesetzten Systeme einfach erweitern, anpassen oder umsetzen lassen.
Mit den FLEXIFLAT™ PVC-Gewebeflachschläuchen von Irritec und dem passenden Zubehör entsteht ein modular aufgebautes Bewässerungssystem – von der Wasserzufuhr über die Haupt- und Verteilleitung bis hin zur gezielten Wasserversorgung einzelner Pflanzenreihen. Dank zahlreicher Kupplungen, Startverbinder und Anschlussmöglichkeiten lässt sich das System an unterschiedliche Einsatzbereiche anpassen und bei Bedarf jederzeit erweitern.
FLEXIFLAT™ als Haupt- und Verteilleitung

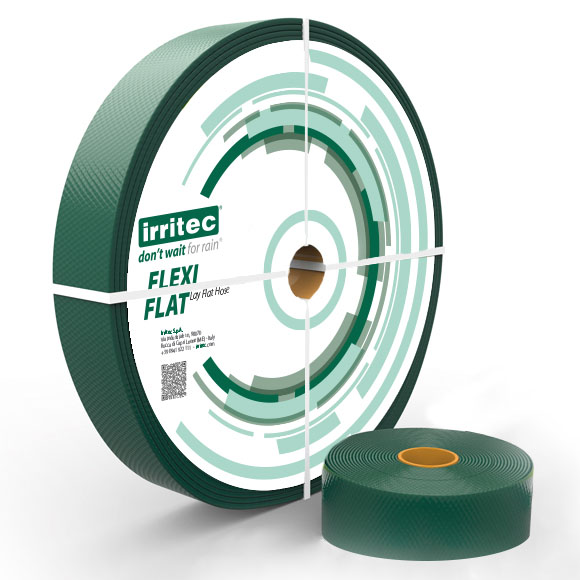

FLEXIFLAT™ PVC-Gewebeflachschläuche von Irritec bilden die Haupt- und Verteilleitungen des Bewässerungssystems. Sie eignen sich für den Einsatz in professionellen Bewässerungsanlagen und verbinden eine hohe Widerstandsfähigkeit mit großer Flexibilität.
Das hochfeste, intrudierte Synthetikgewebe sorgt für eine hohe Belastbarkeit bei gleichzeitig geringem Gewicht. Dadurch lassen sich die Schläuche einfach transportieren, schnell verlegen und nach dem Einsatz platzsparend wieder aufwickeln. Insbesondere bei saisonalen Anlagen oder Bewässerungssystemen, die regelmäßig umgesetzt werden, erleichtert dies die Handhabung.
Da die Schläuche in einem Stück extrudiert werden und nicht aus mehreren Schichten bestehen, können sie problemlos auf die gewünschte Länge gekürzt und für zusätzliche Entnahmestellen gelocht werden. So entstehen Haupt- und Verteilleitungen, die sich individuell an die jeweilige Bewässerungsaufgabe anpassen lassen.
Wir führen FLEXIFLAT™ PVC-Gewebeflachschläuche in zwei Druckstufen:
Auf Wunsch können FLEXIFLAT™-Schläuche ab einem Innendurchmesser von 105 mm (4") bereits mit vorinstallierten 1/2"-Innengewinde-Ausgängen gefertigt werden. Der Abstand der Entnahmestellen wird hierbei vom Kunden vorgegeben – beispielsweise im Abstand von 50, 75 oder 100 cm. So lassen sich Hauptleitungen bereits auf die Anforderungen der jeweiligen Bewässerungsanlage abstimmen und der Montageaufwand bei der Installation vor Ort reduzieren.
Kupplungen und Verbindungen
Damit das Wasser zuverlässig vom FLEXIFLAT™-Schlauch bis zu den einzelnen Bewässerungsbereichen gelangt, müssen die verschiedenen Leitungsabschnitte sicher miteinander verbunden werden. Mit passenden Kupplungen und Anschlussstücken lassen sich Haupt- und Verteilleitungen schnell und flexibel aufbauen, erweitern oder bei Bedarf ebenso einfach wieder trennen.
Für den Aufbau der Haupt- und Verteilleitungen führen wir unter anderem:
- Kupplungen und Doppelschlauchtüllen
- Kupplungsverschraubungen mit O-Ring
- T-Stücke mit Außengewinde
- T-Kupplungen
- Innengewinde-Anschlussverschraubungen
- Endstücke mit O-Ring und abschraubbarem Blindstopfen
Gelenkbolzenschellen
Die sichere Befestigung der Kupplungen erfolgt mit Gelenkbolzenschellen (Spannbackenschellen).
Sie ermöglichen eine schnelle Montage sowie Demontage der Flachschläuche.
Startverbinder und Montage

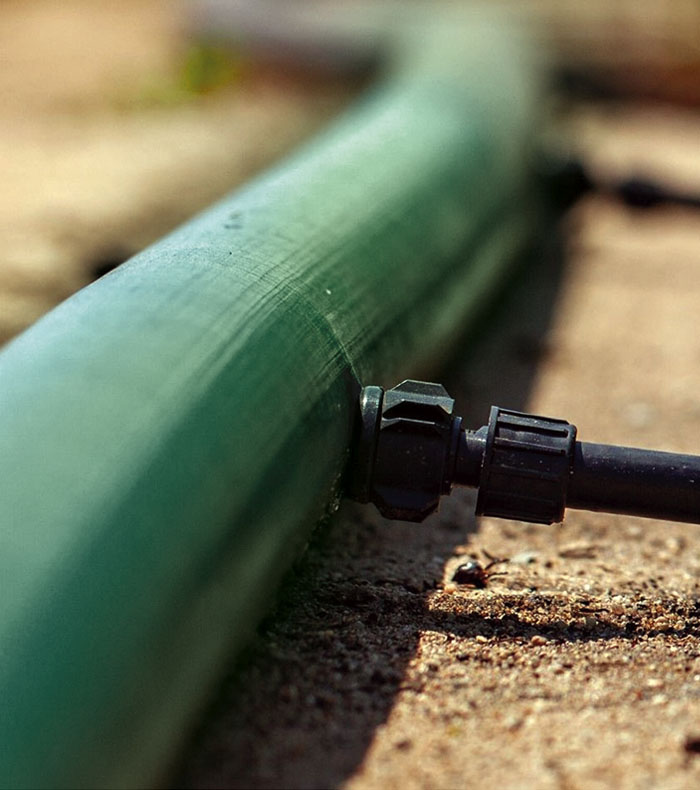

Von der Hauptleitung gelangt das Wasser nun in die einzelnen Bewässerungsstränge. Hier kommen passende Startverbinder zum Einsatz, die den Übergang vom Gewebeflachschlauch zu weiteren Bewässerungsleitungen herstellen.
Verschiedene Startverbinder
Für dünnwandige Flach- und Tropfschläuche mit einer Wandstärke unter 0,6 mm stehen verschiedene DLF- und DCF-Startverbinder mit Innen- oder Außengewinde zur Verfügung. Dadurch lassen sich Entnahmestellen exakt dort platzieren, wo sie für die jeweilige Kultur benötigt werden.
Montage mit der FOR-Lochzange
Für die Montage der Startverbinder wird mit der FOR-Lochzange eine 14-mm-Öffnung in den Gewebeflachschlauch eingebracht. Anschließend kann der gewünschte Startverbinder eingesetzt werden. Dadurch lassen sich Entnahmestellen ergänzen oder Bewässerungssysteme bei veränderten Anforderungen erweitern.
Zwei Möglichkeiten der Weiterverteilung bis zur Pflanze
Nachdem das Wasser über den FLEXIFLAT™-Gewebeflachschlauch verteilt und die gewünschten Entnahmestellen geschaffen wurden, stehen – je nach Kultur und Einsatzbereich – zwei unterschiedliche Möglichkeiten für die weitere Bewässerung zur Verfügung.
Für saisonale Kulturen und wechselnde Anbauflächen kommen häufig dünnwandige Tropfschläuche zum Einsatz. Für dauerhaft installierte Bewässerungsanlagen, beispielsweise im Obst- und Weinanbau, eignen sich dagegen mehrjährige Tropfrohre.
Beide Systeme können an die FLEXIFLAT™-Hauptleitung angeschlossen werden.
Variante 1: Dünnwandige Tropfschläuche
Nach dem Anschluss der Startverbinder übernehmen dünnwandige Tropfschläuche die gezielte Verteilung des Wassers innerhalb der Kultur. Sie bringen das Wasser direkt an der Pflanzenreihe aus und eignen sich insbesondere für Kulturen mit regelmäßig wechselnden Anbauflächen oder jährlich neu aufgebauten Bewässerungssystemen.
Besonders bewährt haben sich dünnwandige Tropfschläuche mit integrierten Tropfern im Abstand von 20 cm. Das spezielle Tropfersystem arbeitet mit einer Klappe, die sich während des Bewässerungsvorgangs öffnet und für einen gleichmäßigen Wasseraustritt sorgt.
Nach dem Bewässerungszyklus schließt sich die Klappe wieder, wodurch das Eindringen von Schmutz oder Schlamm verhindert wird.
Diese Lösung eignet sich insbesondere für:
- Gemüseanbau
- Blumenkulturen
- Gärtnereien
- Gewächshäuser
- saisonale Bewässerungsanlagen
Preis für: 100 Meter (0,27 €* / 1 Meter)
Zubehör für dünnwandige Tropfschläuche
Für den individuellen Aufbau stehen verschiedene Anschluss- und Verbindungselemente zur Verfügung.
Dazu gehören unter anderem:
- Stopfen für Flachschläuche
- Startverbinder
- Kugelhähne
- Anschlussverschraubungen
- Winkelstücke
- T-Kupplungen
- Schraubkupplungen
Tape-Anschlüsse arbeiten mit mechanischen Klemm- beziehungsweise Schraubverbindungen. Sie halten den Tropfschlauch zuverlässig dicht und ermöglichen eine sichere, materialschonende Verbindung.
Variante 2: Mehrjährige Tropfrohre
Für dauerhaft installierte Bewässerungsanlagen bieten mehrjährige Tropfrohre eine besonders robuste und langlebige Lösung. Sie eignen sich unter anderem für den Obst- und Weinbau, den Gemüsebau im Freiland, den Einsatz in Gewächshäusern sowie weitere Kulturen mit dauerhaft angelegten Bewässerungssystemen.
Über die passenden Startverbinder werden die Tropfrohre direkt mit der FLEXIFLAT™-Hauptleitung verbunden. So entsteht ein komplettes Bewässerungssystem vom Wasseranschluss bis zur einzelnen Pflanze.
Je nach Einsatzbereich stehen unterschiedliche Tropfrohre zur Verfügung.
Verbinder und Zubehör für Tropfrohre
Für den Aufbau und die Erweiterung von Tropfrohrsystemen steht ein umfangreiches Sortiment an Verbindungselementen zur Verfügung. Nach dem Anschluss der Startverbinder lassen sich die einzelnen Tropfrohre mit den passenden Schraub-, Klemm- und Steckverbindern flexibel verlegen, erweitern oder an veränderte Anforderungen anpassen.
Zum Sortiment gehören unter anderem:
- PE-Rohr Schraubkupplungen
- T-Verschraubungen
- Winkelverschraubungen
- Klemmverbinder
- Reduzierkupplungen
- Kugelhähne
- Steckverbinder
- Startverbinder
- Endstücke
Besonders praktisch sind Kugelhähne, mit denen sich einzelne Bewässerungsstränge unabhängig voneinander öffnen oder absperren lassen. So können beispielsweise bereits abgeerntete Bereiche von der Bewässerung ausgeschlossen werden, während andere Pflanzen weiterhin zuverlässig mit Wasser versorgt werden.
Die Schnellverschluss- und Klemmverbindungen ermöglichen eine schnelle Montage, dauerhaft dichte Verbindungen und eine hohe Flexibilität bei Erweiterungen oder Umbauten der Bewässerungsanlage.
Perrot-Kupplungen für den Anschluss an die Wasserversorgung

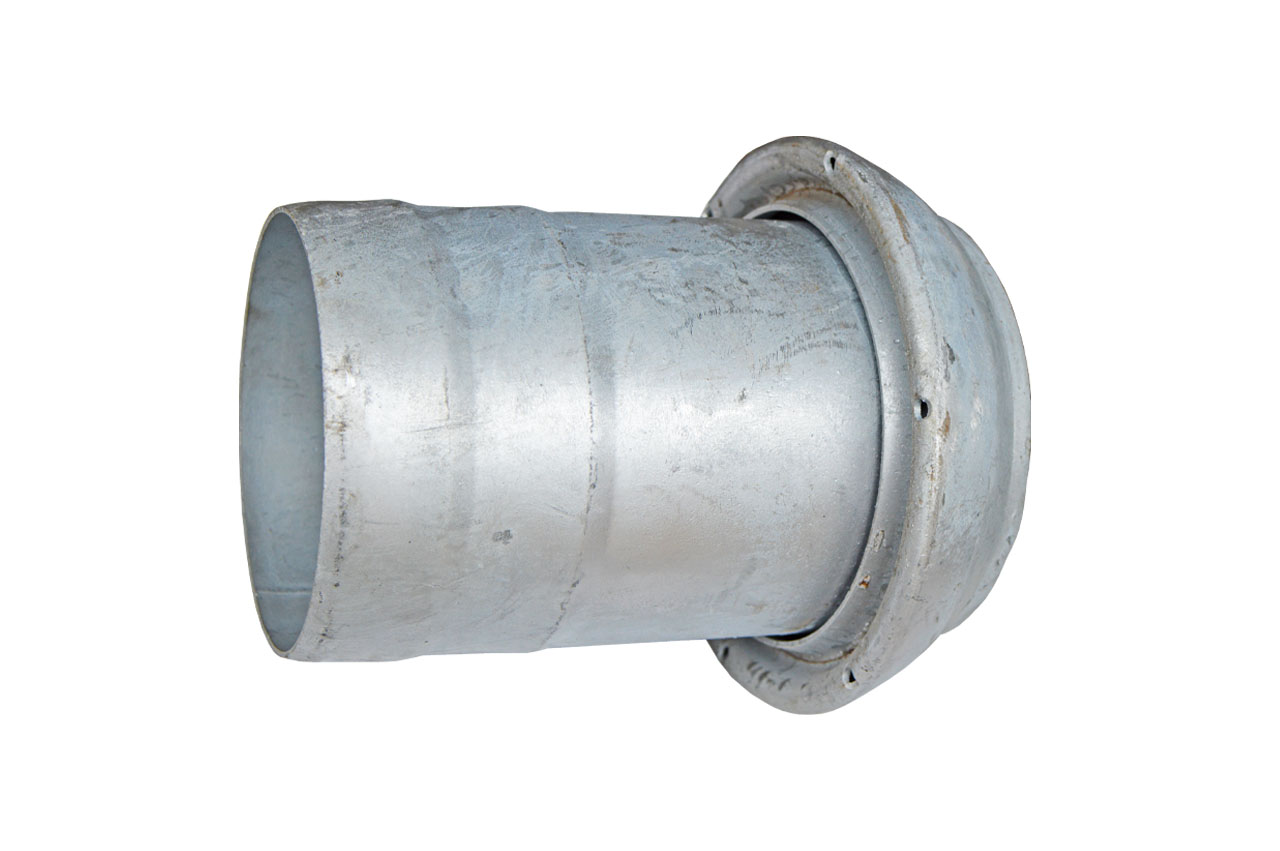

Für den Anschluss der FLEXIFLAT™ PVC-Gewebeflachschläuche an Wasserentnahmestellen oder weitere Versorgungsleitungen stehen Perrot-Kardankupplungen mit gesickter Schlauchtülle zur Verfügung. Sie ermöglichen eine lösbare Verbindung zwischen Schlauch und Anschlussstelle und eignen sich für Bewässerungssysteme in der Landwirtschaft und im Gartenbau ebenso wie für zahlreiche weitere Einsatzbereiche.
Je nach Anforderung stehen V-Teile und M-Teile mit gesickter Schlauchtülle in verschiedenen Nennweiten zur Verfügung.

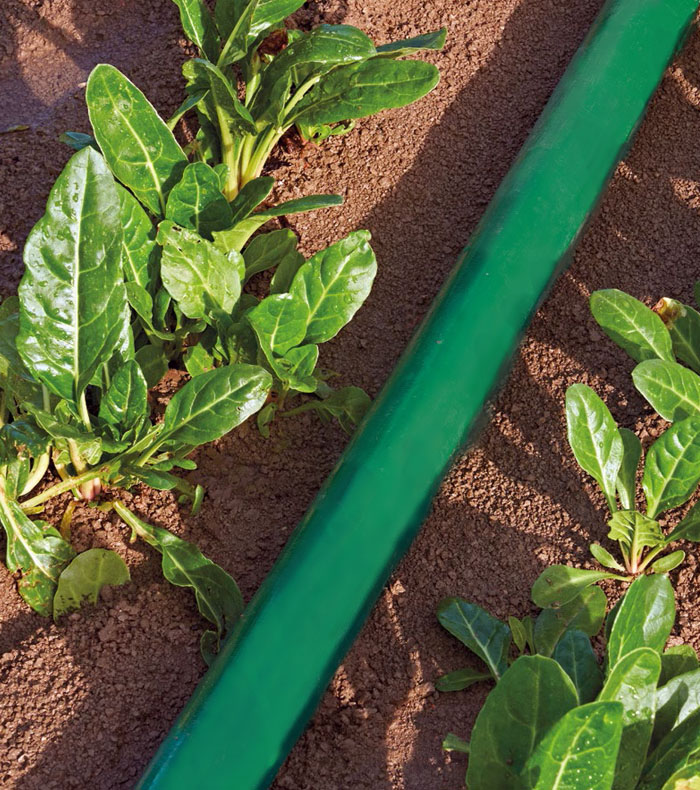

Das komplette Bewässerungssystem aus einer Hand
Vom FLEXIFLAT™ Gewebeflachschlauch als Haupt- und Verteilleitung über Kupplungen, Startverbinder und Entnahmestellen bis hin zu Tropfschläuchen oder mehrjährigen Tropfrohren – sämtliche Komponenten sind optimal aufeinander abgestimmt.
Dadurch entsteht ein durchgängiges Bewässerungssystem, das sich einfach planen, schnell installieren und bei Bedarf an veränderte Anforderungen anpassen lässt. Ob mobile Bewässerung in der Landwirtschaft und im Gemüsebau oder dauerhaft installierte Tropfbewässerung im Obst- und Weinbau – mit den passenden Komponenten lässt sich nahezu jede Bewässerungsaufgabe realisieren.
