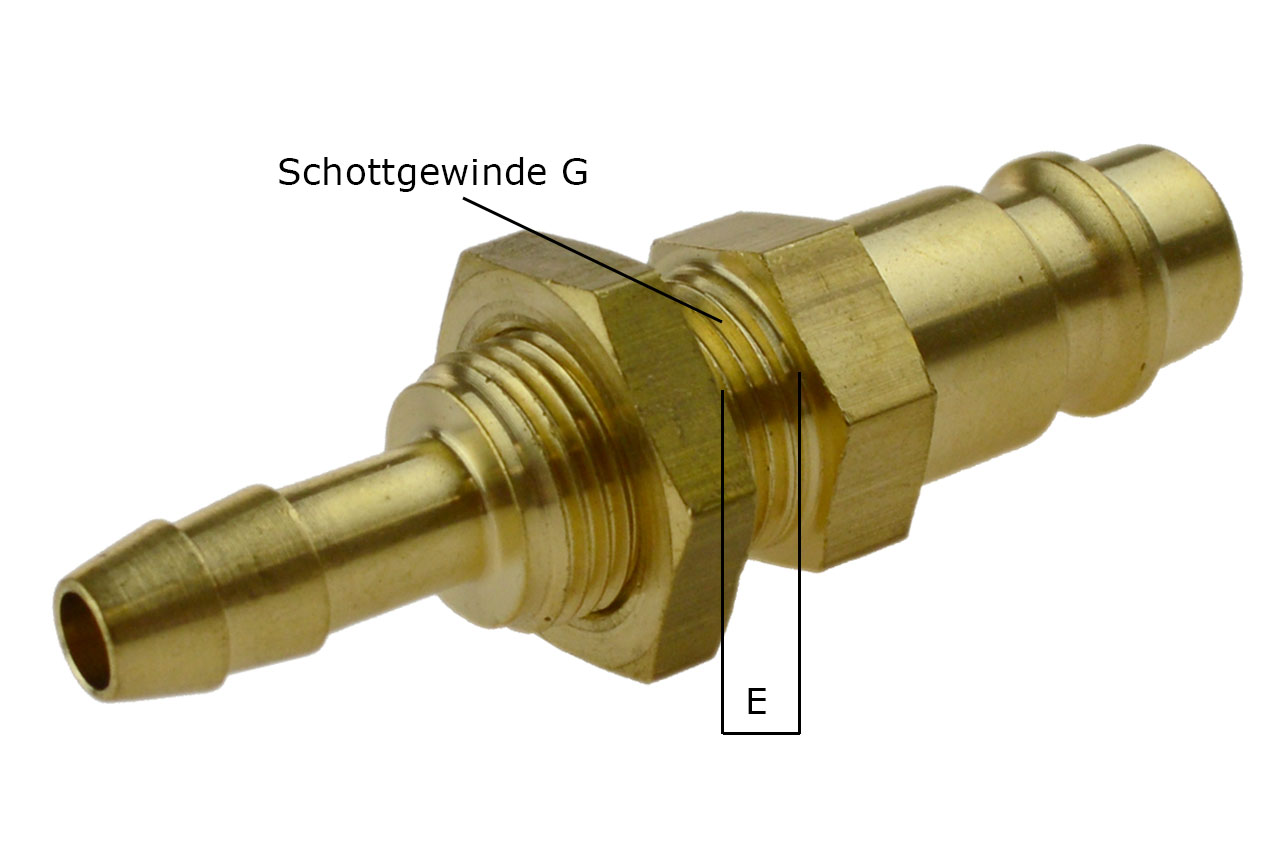

Druckluftstecknippel NW 7,2 mit Schlauchtülle und Schottgewinde, Messing
Druckluftstecknippel NW 7,2 mit Schlauchtülle und Schottgewinde für Druckluft und Flüssigkeiten. Nennweite 7,2 mit allen gängigen Profilen austauschbar.
Werkstoff
Körper: Messing
Dichtung: NBR
Temperaturbereich: -20°C bis max. +100°C Betriebsdruck: -0,95 bis 35 bar
Schlauch zum Durchleiten von Druckluft bei semiprofessionellen Anwendungen. Die Sicherheit und Konformität des Produktes werden von der TÜV-Zertifizierung garantiert. Sehr flexibel und dauerhaft und auch für die Lebensmittelindustrie geeignet, denn er entspricht der europäischen Richtlinie Reg. (EU) 10/2011 für Simulanten A-B-C.
Schlauchseele: Weich-PVC, blau-transparent, glattEinlagen: GewebeeinlageSchlauchdecke: Weich-PVC, blau-transparent, flexibel, gut UV-beständig, ausgestattet mit RECTUS-Schnellkupplung und Stecknippel NW 7,2
Temperaturbereich: -20°C bis +60°CNorm / Zulassung: TÜV-Zulassung Nr. B 09 11 55285 003 unter Beachtung der Richtlinie ISO 1402:2009
Technische Daten
Innen-Ømm
Wandstärkemm
Außen-Ømm
Gewichtg/m
Betriebsdruck/Platzdruckbar bei 20°C
Max. Arbeitslängem
6,0 (1/4")
2,5
11,0
81
15,0 / 60,0
10 / 20
9,0 (3/8")
2,5
14,0
110
15,0 / 60,0
10 / 20
Der RAGNO AIR ist ausgezeichnet geeignet als Druckluft- oder Wasserschlauch für den professionellen Einsatz z.B. Druckluftanwendungen an Kompressoren oder als Spülschlauch an Fahrzeugen (z.B. Betonmischern). Er ist sehr robust (durch seine dicke Wandstärke), strapazierfähig und flexibel (ehemals Polipo). Der Druckluft-, Wasserschlauch ist aus einer speziellen Kunststoffrezeptur mit Polyester-Einlage. Die mittlere Klebeschicht aus PU gewährleistet eine hervorragende Haftung der beiden Schichten. Er ist weich und flexibel und hat eine hervorragende Widerstandsfähigkeit gegenüber Ölen, Witterungseinflüssen und Sonnenbestrahlung.
Schlauchseele: Weich-PVC, schwarzEinlagen: Polyestergarn und eine Zwischenhaftschicht auf PU-BasisSchlauchdecke: Weich-PVC, schwarz, glatt, abriebfest
Temperaturbereich: -5 bis +60°C
Technische Daten
Innen-Ømm
Wandstärkemm
Biegeradiusmm
Gewichtg/m
Betriebsdruckbar bei 20°C
Max. Rollenlängem
6,0 (1/4")
4,0
25,0
175
20,0
100
8,0 (5/16")
4,5
30,0
245
20,0
100
10,0 (3/8")
4,5
32,0
270
20,0
100
13,0 (1/2")
5,0
40,0
380
20,0
100
16,0 (5/8")
5,0
50,0
440
20,0
Abverkauf
19,0 (3/4")
5,5
60,0
560
20,0
60
25,0 (1")
6,0
85,0
765
20,0
60
Der abriebfeste PU/TPV (TPE)-Druckluftschlauch RAGNO PU mit einem Druckträger aus Polyestergarnen ist besonders geeignet für Druckluftwerkzeuge, auf Wasser basierte Farbspritzpistolen und Airbrush-Pistolen. Er hat eine hohe Beständigkeit zu Ozon, Kohlenwasserstoffen, Fetten, Ölen und wenig aggressiven Chemikalien und hat dabei eine glatte Oberfläche und eine hohe Flexibilität.
Schlauchseele: Polyurethan (PU), schwarz, glattEinlagen: mittlere Schicht aus einer Mischung PVC/PU und einer TextilverstärkungSchlauchdecke: Mischung von PVC/thermoplastischer Gummi, grün, glatt
Temperaturbereich: -15°C bis +60°C
Technische Daten
Innen-Ømm
Wandstärkemm
Biegeradiusmm
Gewichtg/m
Betriebsdruck / Platzdruckbar bei 23°C
Max. Rollenlängem
6,0 (1/4")
2,0
20,0
65
20,0 / 60,0
100
8,0 (5/16")
2,0
22,0
85
20,0 / 60,0
60
10,0 (3/8")
2,5
38,0
130
20,0 / 60,0
50
13,0 (1/2")
3,0
65,0
195
20,0 / 60,0
30
16,0 (5/8")
3,2
60,0
250
20,0 / 60,0
25
Der neuartige Industrieschlauch RAUFILAM SLIDETEC SOFT besteht aus hochwertigen umweltfreundlichen und physiologisch unbedenklichen Materialien. Dank seiner inneren Werte ist der Schlauch äußerst stabil und druckbeständig. Die eingesetzte Diagonalarmierung sichert unter Druckbelastung eine gleichbleibend stabile Qualität.
Durch seine einzigartige Haptik eignet sich der SLIDETEC SOFT hervorragend im Einsatz mit automatischen Schlauchaufrollern. Darüber hinaus hat sich der Schlauch besonders an pneumatischen Werkzeugen bewährt. Druckluftschlauch für pneumatische Werkzeuge, ideal für den Einsatz in professionellen Kfz-Werkstätten, Reparatur- und Montagebetrieben.
Eigenschaften
erhöhte Flexibilität auch bei niedrigeren Außentemperaturen
gute Formstabilität und Biegefähigkeit, ohne abzuknicken
verbessertes Handling
ausgezeichnete Abriebfestigkeit
umweltfreundliches cadmiumfreies Material
keine dauerhafte Ölbeständigkeit
LABS-freider Schlauch ist auch bei niedrigen Temperaturen sehr flexibel
Die für den Schlauch verwendeten Materialien entsprechen den Verordnungen EU 10/2011 und EG 2023/2006. Die Schläuche sind nicht für den Kontakt mit fetthaltigen Lebensmitteln geeignet.
Schlauchseele: RAU-PVC 7059, schwarz, glatt
Einlagen: Druckträger aus hochwertigem Polyestergewebe
Schlauchdecke: RAU-PVC 6558, himmelblau RAL5015
Temperaturbereich: -10°C bis +60°C
Technische Daten
Innen-Ømm
Wandstärkemm
Min. Biegeradiusmm
Gewichtg/m
Betriebsdruckbar bei 20°C / 40°C / 60°C
Max. Rollenlängem
6,0 (1/4")
2,5
35,0
90
20,0 / 15,0 / 10,0
50
8,0 (5/16")
2,5
40,0
110
20,0 / 15,0 / 10,0
50
9,0 (3/8")
2,8
45,0
136
20,0 / 15,0 / 10,0
50
10,0 (3/8")
3,0
50,0
150
20,0 / 15,0 / 10,0
50
12,7 (1/2")
3,0
60,0
182
20,0 / 15,0 / 10,0
50
19,0 (3/4")
3,7
130,0
--
20,0 / 15,0 / 10,0
50
25,0 (1")
4,3
200,0
--
20,0 / 15,0 / 10,0
50
Der Druckschlauch Refittex® PU 20 bar aus dem Hause FITT ist geeignet für Lackier-, Druckluft- und Airbrushpistolen sowie für Druckluftgeräte im Allgemeinen und ist ideal für üblicherweise in Maschinenbauwerkstätten genutzten Druckluft-Wickelautomaten. Der phthalatfreie Druckschlauch ist abriebfest, flexibel, ozonbeständig und hat eine glatte Oberfläche.
Schlauchseele: Polyurethan (PU), transparent, glattEinlagen: Verstärkung aus PolyestergewebeSchlauchdecke: Polyurethan (PU), blau, glatt, abriebfest, flexibel, ozonbeständig
Temperaturbereich: -30°C bis +75°C
Technische Daten
Innen-Ømm
Außen-Ømm
Wandstärkemm
Betriebsdruck / Platzdruckbar bei 23°C
Biegeradiusmm
Gewichtg/m
Max. Rollenlängem
6,0
10,0
2,0
20,0 / 60,0
30,0
60
100
8,0
12,0
2,0
20,0 / 60,0
40,0
77
100
10,0
14,5
2,25
20,0 / 60,0
45,0
102
100
13,0
19,0
3,0
20,0 / 60,0
55,0
178
100
Der FITT Refittex® Ultraflex ist ein flexibler Druckluftschlauch geeignet für Kompressoren mit einem Betriebsdruck von bis zu 20 bar. Druckluftschlauch für pneumatische Werkzeuge, ideal für den Einsatz in professionellen Kfz-Werkstätten, Reparatur- und Montagebetrieben. Der PVC-Schlauch mit Verstärkung aus hochfestem Polyester hat eine glatte Oberfläche, ist UV-beständig und auch bei niedrigen Temperaturen äußerst flexibel.
Schlauchseele: Weich-PVC, schwarzEinlagen: hochfestes PolyestergewebeSchlauchdecke: Weich-PVC, blau
Temperaturbereich: -20°C bis +60°C
Technische Daten
Innen-Ømm
Wandstärkemm
Betriebsdruckbar bei 23°C
Berstdruckbar bei 23°C
Gewichtg/m
Max. Rollenlängem
6.0 (1/4")
2,35
20
60
77
50
9,0
2,75
20
60
128
50
13,0 (1/2")
3,15
20
60
190
50
3-lagige PVC-Schläuche mit einem hochfesten Druckträger aus Polyestergarnen. Er hat eine hohe Flexibilität und Armierungsdichte, ist schwermetallfrei, bedingt ölbeständig und geeignet für Lebensmittel gem. Verordnung (EU) 10/2011 für Simulanzien A-B-C-D1. Konform mit FDA CFR 21 - Teile 170 bis 199 Artikel 175.300. Die Schlauchserie erfüllt in Bezug auf die eingesetzten Rohstoffe außerdem die Richtlinie 2011/65/EU (RoHs) und ist REACH-konform entsprechend der Verordnung 1907/2006/EG.
Der PVC-Schlauch ist geeignet für Wasser, Druckluft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 50 Vol% Alkoholgehalt (Nicht für Bier in Schankanlagen!) und für Lebensmittel bis max. +40°C. Er ist zertifiziert für den Durchfluss von Lebensmitteln mit einem Alkoholgehalt von bis zu 50 Vol%. Auch geeignet für Milch und Molkereierzeugnisse. Schläuche immer vorher reinigen. Eine Geschmacksprobe nach Durchleitung ist ratsam. Er ist auch als Druckluftschlauch für den allgemeinen Einsatz in der Industrie, hauptsächlich an hydraulischen Anlagen und Druckluftsystemen geeignet.
Weich-PVC-Schlauch mit hochfester PolyesterverstärkungTemperaturbereich: -20°C bis +60°C
Technische Daten
Innen-Ømm
Wandstärkemm
Außen-Ømm
Gewichtg/m
Biegeradiusmm
Betriebsdruckbar bei 20°C
Max. Rollenlängem
4,0
3,0
10,0
79
12,0
30,0
100
5,0
3,0
11,0
92
15,0
26,0
100
6,0 (1/4")
3,0
12,0
103
16,0
20,0
25, 50, 100
8,0 (5/16")
3,0
14,0
126
25,0
20,0
50, 100
9,0 (3/8")
3,0
15,0
138
31,0
20,0
50, 100
10,0 (3/8")
3,0
16,0
149
35,0
20,0
25, 50
12,0 (1/2")
3,0
18,0
172
49,0
12,0
50
13,0 (1/2")
3,0
19,0
184
55,0
12,0
25, 50
16,0 (5/8")
3,0
22,0
218
75,0
10,0
50
19,0 (3/4")
3,5
26,0
296
95,0
10,0
25, 50
25,0 (1")
4,0
33,0
436
150,0
8,0
25, 50
30,0 (1 3/16")
4,0
38,0
514
200,0
7,0
25
32,0 (1 1/4")
5,0
42,0
695
180,0
7,0
25
38,0 (1 1/2")
5,0
48,0
808
250,0
6,0
25
50,0 (2")
5,0
60,0
1032
340,0
5,0
25
Die Innendurchmesser und entsprechenden Toleranzen erfüllen die Erfordernisse der Norm UNI EN ISO 1307:2008. Die Längentoleranz beträgt ± 5%.
Druckluftstecknippel NW 7,2 mit Schlauchtülle für Druckluft und Flüssigkeiten. Nennweite 7,2 mit allen gängigen Profilen austauschbar.
Werkstoff
Körper: Messing
Dichtung: NBR
Temperaturbereich: -20°C bis max. +100°CBetriebsdruck: -0,95 bis 35 bar
Durchfluss*
Bolzenverriegelung: 1100 l/min
Kugelverriegelung: 1850 l/min
Kugelverriegelung/Kunststoffhülse: 2100 l/min
*6 bar Eingangsdruck, 0,5 bar Druckdifferenz
Druckluftstecknippel mit Schlauchtülle und Rückschlagventil für Druckluft und Flüssigkeiten. Ventil einseitig automatisch absperrend. Nennweite 7,2 mit allen gängigen Profilen austauschbar.
Betriebsdruck: 0,5 bis 10 barTemperaturbereich -20°C bis +100°C (mediumsbedingt)
