Schlauchkegelstutzen mit gedrehter Tülle, Edelstahl, DIN 11851
29,50 €*
Mein Rabatt
Preis pro Warenkorbrabattstufe
28,02 € ab 75 € Bestellwert
26,55 € ab 150 € Bestellwert
24,19 € ab 250 € Bestellwert
22,72 € ab 500 € Bestellwert
Rabatt wird im Warenkorb als eigene Position abgezogen.
28,02 € ab 75 € Bestellwert
26,55 € ab 150 € Bestellwert
24,19 € ab 250 € Bestellwert
22,72 € ab 500 € Bestellwert
Rabatt wird im Warenkorb als eigene Position abgezogen.
Inhalt:
1 Stück
Artikel lagernd. Versand in 1-3 Werktagen
Artikelnummer:
423035
Hersteller:
Diverse
Versandart:
Paketversand

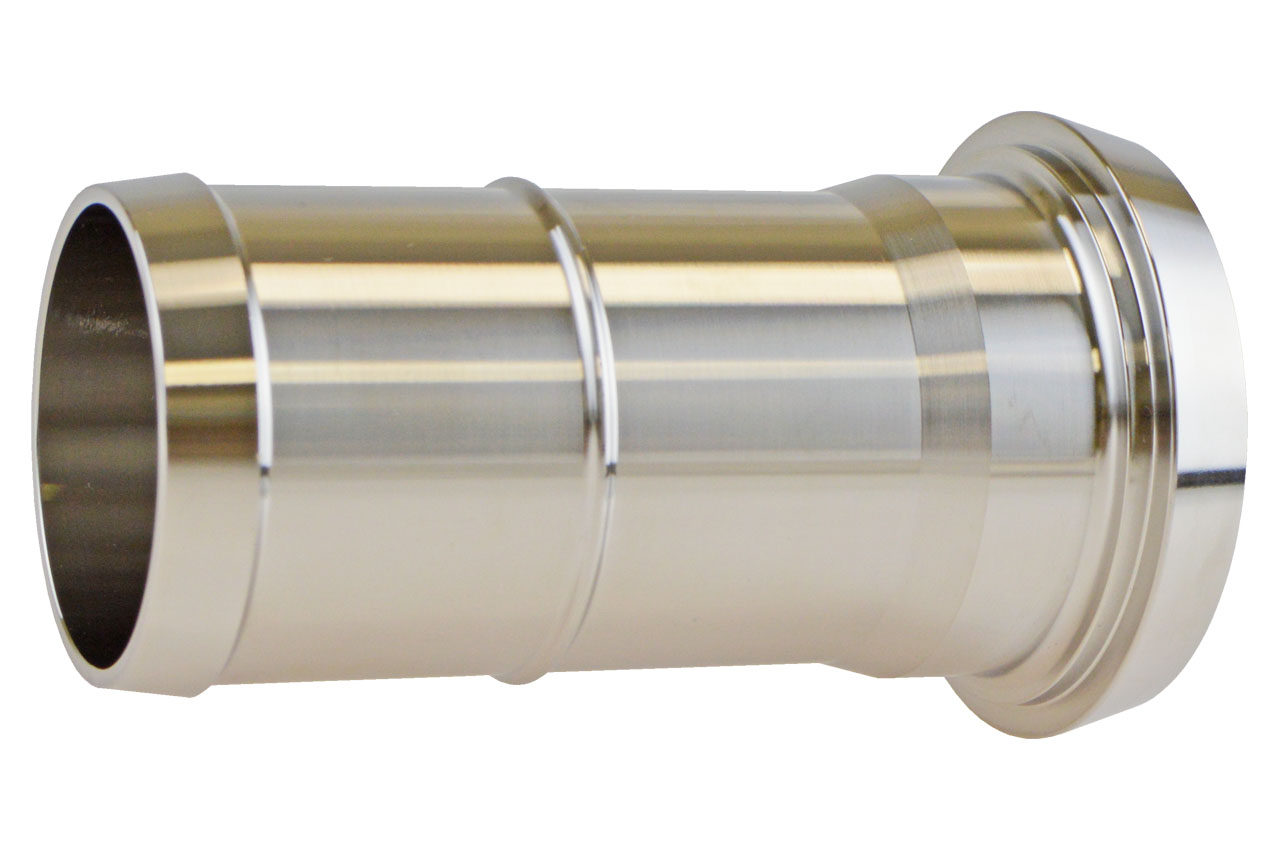

Schlauchkegelstutzen mit gedrehter Tülle, Edelstahl, DIN 11851
Gedrehte Schlauchtülle mit Kegelstutzen zum Schlaucheinband mit Schlauchschellen nach DIN 11851 zur Anwendung in der chemischen-, pharmazeutischen- und in der Nahrungsmittelindustrie.
- Werkstoff: 1.4401 (V4A)
- Betriebsdruck: 25 bar
- Nennweiten passend zu den Nennweiten der Nutmuttern
Technische Daten
| Nennweite DN |
Kegelaußen-Ø mm |
für Schlauch-Ø innen mm |
| 25 | 44,0 | 28,0 |
| 32 | 50,0 | 32,0 |
| 40 | 55,0 | 40,0 |
| 50 | 68,0 | 50,0 |
| 65 | 84,0 | 65,0 |
| 80 | 99,0 | 80,0 |
| 100 | 120,0 | 100,0 |
| Anschluss: | Kegelstutzen |
|---|---|
| Artikelbezeichnung: | Kegelstutzen |
| Besonderheit: | DIN 11851 |
| Werkstoff: | Edelstahl (V4A) |
Ähnliche Artikel
Abverkauf
Schlauchkegelrillenstutzen mit Sicherungsbund für Dampfschlauch, Edelstahl, DIN 11851
Ab
26,10 €*
Gerillter Kegelstutzen zum Schlaucheinband mit Sicherungsbund nach DIN 11851 für Dampfschläuche.
Eigenschaften
Werkstoff: 1.4401 (V4A)
Betriebsdruck: 18 bar
Nennweiten passend zu den Nennweiten der Nutmuttern
Die Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen (Klemmschalen) nach EN 14423. Lieferung ohne Nutmutter, bitte separat bestellen.
Lieferung ohne Klemmschalen
Klemmschalen separat im Shop erhältlich (siehe Zubehör)
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 14423 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
NennweiteDN
Kegelaußen-Ømm
Für Schlauch-Ø innenmm
20
36,5
19,0
25
44,0
25,0
32
50,0
32,0
40
55,0
38,0
50
68,0
50,0
Schlauchkegelrillenstutzen 90° mit Sicherungsbund und Nutmutter, Edelstahl, DIN 11851
Ab
61,95 €*
Gerillter Kegelstutzen im 90° Bogen zum Schlaucheinband mit Sicherungsbund nach DIN 11851 zur Anwendung in der chemischen-, pharmazeutischen- und in der Nahrungsmittelindustrie.
Eigenschaften
Werkstoff: 1.4401 (V4A)
Betriebsdruck: 25 bar
Die Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen (Klemmschalen) nach EN 11420-3 (DIN 2817).
Lieferung ohne Klemmschalen
Klemmschalen separat im Shop erhältlich (siehe Zubehör)
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
NennweiteDN
Kegelaußen-Ømm
für Schlauch-Ø innenmm
32
50,0
32,0
50
68,0
50,0
Schlauchkegelrillenstutzen mit Sicherungsbund, Edelstahl, DIN 11851
Ab
25,60 €*
Gerillter Kegelstutzen zum Schlaucheinband mit Sicherungsbund nach DIN 11851 zur Anwendung in der chemischen-, pharmazeutischen- und in der Nahrungsmittelindustrie.
Eigenschaften
Werkstoff: 1.4401 (V4A)
Betriebsdruck: 25 bar
Nennweiten passend zu den Nennweiten der Nutmuttern
Die Schlaucheinbindung erfolgt mittels Klemmschalen nach EN 14420-3 (DIN 2817). Lieferung ohne Nutmutter, bitte separat bestellen.
Lieferung ohne Klemmschalen
Klemmschalen separat im Shop erhältlich (siehe Zubehör)
Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
NennweiteDN
Kegelaußen-Ømm
für Schlauch-Ø innenmm
15
28,5
15,0
25
44,0
25,0
32
50,0
32,0
40
55,0
38,0
40
55,0
40,0 (Sondergröße)
50
68,0
50,0
65
84,0
63,0
80
99,0
75,0
100
120,0
100,0

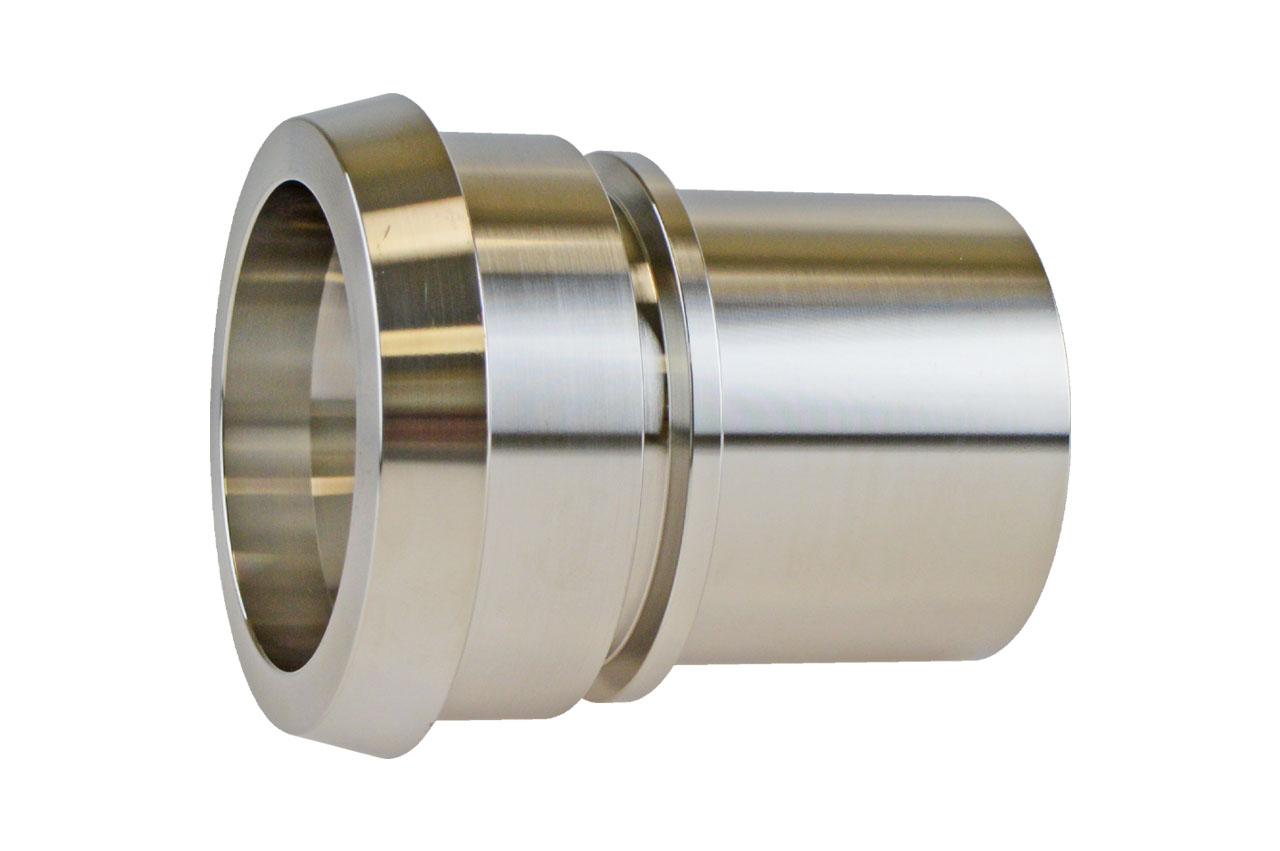

Schlauchkegelstutzen mit Sicherungsbund, Edelstahl, DIN 11851
