Schläuche richtig messen

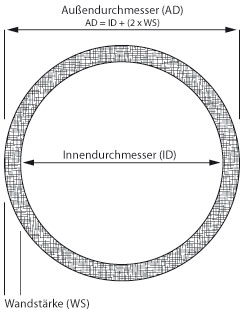

Im Idealfall werden die korrekten Maße von Innen- oder Außendurchmesser sowie der Wandstärke mit einer Schiebelehre ermittelt.
Schläuche für Schlauchstutzen / -tülle
Damit Schlauch und Schlauchstutzen bzw. Schlauchtülle bündig zusammen passen und somit eine wasser- und luftdichte Verbindung von Schlauch und Tülle gewährleistet ist, muss der Innendurchmesser des Schlauches ermittelt werden. Durch Kreuzmessung wird bei ovalen, nicht kreisrunden Schläuchen der Innendurchmesser errechnet. Hierbei wird über Kreuz wie folgt gemessen - Wert x mal Wert y geteilt durch 2 ergibt den Innendurchmesser. Hat man den Innen-Ø ermittelt, ist es ein leichtes die passende Tülle zu finden.
Sollte der zu messende Schlauch schon einmal auf einen Schlauchstutzen geschoben worden sein, so ist es wichtig, diesen Teil des Schlauches abzuschneiden, um ein unverfälschtes Ergebnis zu bekommen.
Schläuche im Außenmaß
Der richtige Außen-Ø eines Schlauches ist dann wichtig, wenn der Schlauch z.B. in einen Steckverbinder oder einen Klebestutzen geschoben wird. Auch kann der Außendurchmesser bei einem Wanddurchbruch oder bei einem bestehenden Versorgungsschacht wichtig sein.
Bitte beachten Sie, dass eventuelle Mess- und Herstellertoleranzen zu berücksichtigen sind.
Schlauchmaße von Zoll in mm
| Größe in Zoll |
Innendurchmesser in mm |
| 1/8" | 3,2 |
| 1/4" | 6,3 |
| 3/8" | 9,5 |
| 1/2" | 12,7 |
| 5/8" | 15,9 |
| 3/4" | 19,0 |
| 1" | 25,4 |
| 1 1/4" | 31,8 |
| 1 1/2" | 38,1 |
| 2" | 50,8 |
| 2 1/2" | 63,5 |
| 3" | 76,2 |
| 4" | 101,6 |
| 5" | 127,0 |
| 6" | 152,4 |
| 8" | 203,2 |
| 10" | 254,0 |
Druckeinheiten
Als Referenz wurden 1,0 bar zugrunde gelegt.
| Einheit | Druck |
| Bar (bar) | 1,0 |
| Millibar (mbar) | 1.000,0 |
| Meter Wassersäule (mWS) | 10,19716 |
| PSI (psi) | 14,50377 |
| physikalische Atmosphäre (atm) | 0,986923 |
| technische Atmosphäre (at) | 1,01972 |
| Pascal (Pa) | 100.000,0 |
| Hektopascal (hPa) | 1.000,0 |
Temperatureinheiten
Als Referenz wurden +20°C zugrunde gelegt.
| Einheit | Temperatur |
| Grad Celsius (°C) | 20,0 |
| degree Fahrenheit (°F) | 68,0 |
| Kelvin (K) | 293,15 |
