Hilfe zu Maßeinheiten / Umrechnen von Einheiten


Gewindemaße

Bitte beachten Sie, dass eventuelle Mess- und Herstellertoleranzen zu berücksichtigen sind.

Größe
in Zoll
Ø Außengewinde (AG)
in mm
Ø Innengewinde (IG)
in mm
1/8" 9,7 8,6
1/4" 13,2 11,5
3/8" 16,7 15,0
1/2" 21,0 18,7
3/4" 26,4 24,2
7/8" 30,2 28,0
1" 33,3 30,3
1 1/8" 37,9 35,3
1 1/4" 41,9 39,0
1 3/8" 44,3 41,7
1 1/2" 47,8 44,9
1 3/4" 53,7 51,1
2" 59,6 56,7
2 1/4" 65,7 63,1
2 3/8" 69,0 66,7
2 1/2" 75,2 72,3
2 3/4" 81,5 78,9
3" 87,8 85,0
3 1/4" 94,0 91,5
3 1/2" 100,3 97,7
3 3/4" 106,7 104,0
4" 113,0 110,1
4 1/2" 125,7 122,8
5" 138,4 135,5
5 1/2" 151,1 148,2
6" 163,8 160,9

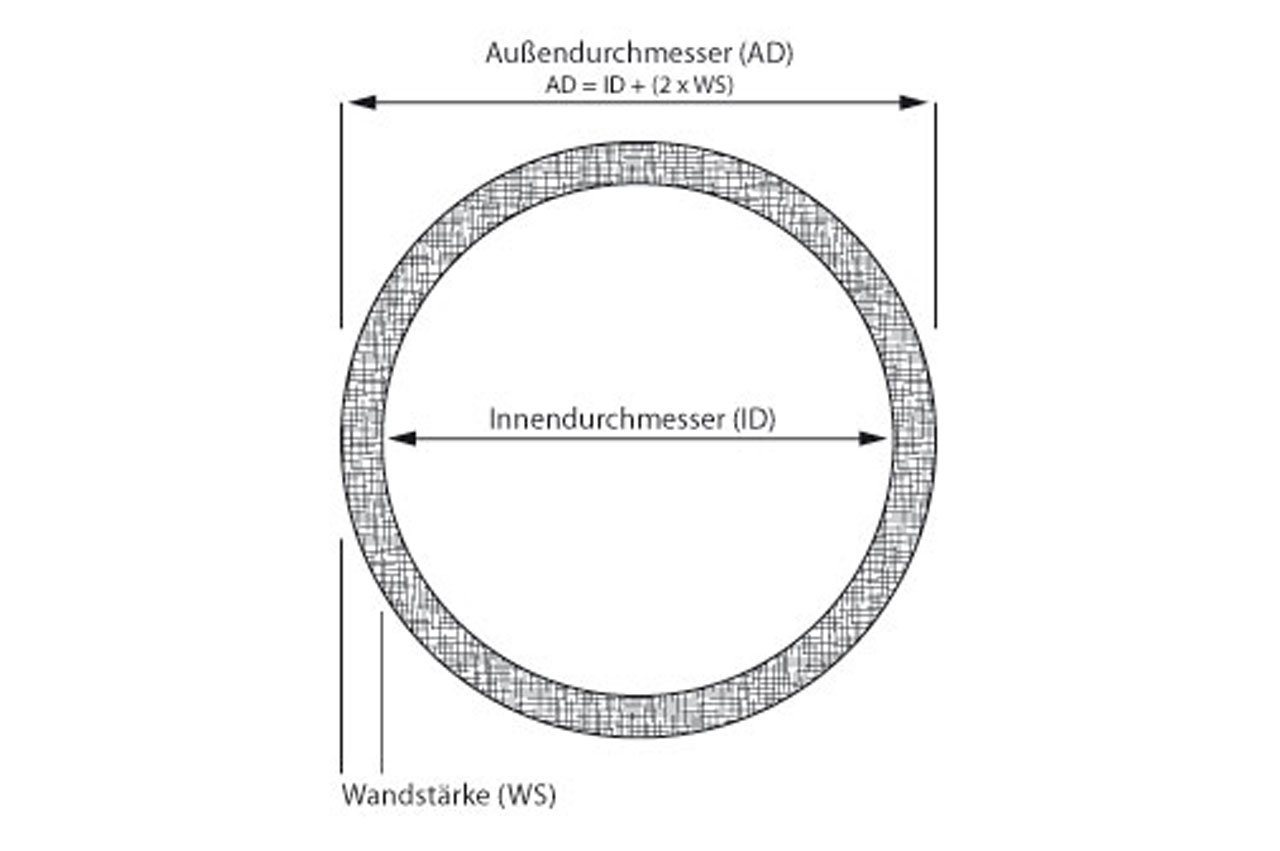

Schlauchmaße

Bitte beachten Sie, dass eventuelle Mess- und Herstellertoleranzen zu berücksichtigen sind.
Der jeweilige Außendurchmesser des Schlauches ist abhängig von der Wandstärke.

Größe
in Zoll
Innendurchmesser
in mm
1/8" 3,2
1/4" 6,3
3/8" 9,5
1/2" 12,7
5/8" 15,9
3/4" 19,0
1" 25,4
1 1/4" 31,8
1 1/2" 38,1
2" 50,8
2 1/2" 63,5
3" 76,2
4" 101,6
5" 127,0
6" 152,4
8" 203,2
10" 254,0

Druckeinheiten

Als Referenz wurden 1,0 bar zugrunde gelegt.

Einheit Druck
Bar (bar) 1,0
Millibar (mbar) 1.000,0
Meter Wassersäule (mWS) 10,19716
PSI (psi) 14,50377
physikalische Atmosphäre (atm) 0,986923
technische Atmosphäre (at) 1,01972
Pascal (Pa) 100.000,0
Hektopascal (hPa) 1.000,0

Temperatureinheiten

Als Referenz wurden +20°C zugrunde gelegt.

Einheit Temperatur
Grad Celsius (°C) 20,0
degree Fahrenheit (°F) 68,0
Kelvin (K) 293,15
