Anbohrschelle mit Innengewinde, PP

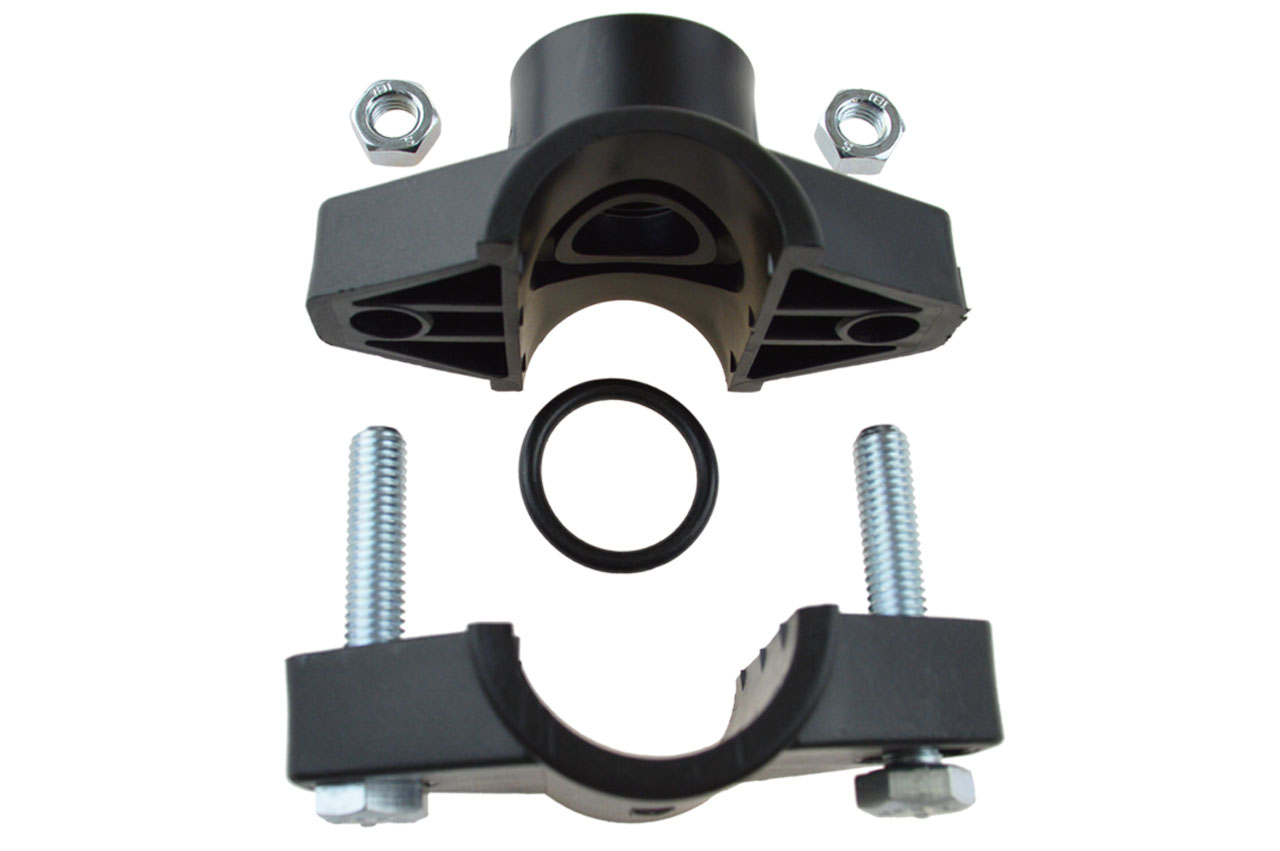

Anbohrschelle mit zwei Schrauben im Detail

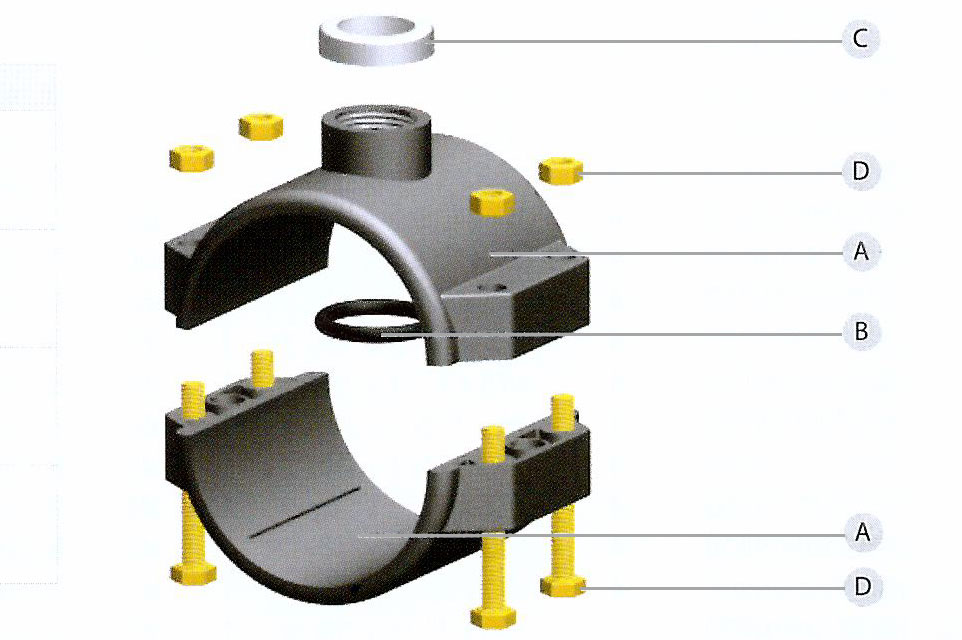

Anbohrschelle mit Innengewinde, verstärkt, PP - Explosionszeichnung

Anbohrschelle mit Innengewinde aus PP (Polypropylen) für die Verwendung mit PE- und PVC-Rohren. Komplett mit Schrauben und NBR-Gummi-Dichtung.
Die Anbohrschellen eignen sich aufgrund der verwendeten Werkstoffe für die Beförderung von flüssigen Nahrungsmitteln.

Betriebsdruck: max. 6 bis 16 bar (größenabhängig - siehe Tabelle) bei einer Temperatur von +20°C

Materialien

Körper und Deckel (A) - schwarze Polypropylen-Copolymere mit hoher UV-Widerstandsfähigkeit
Dichtung (B) - spezieller elastomerischer Acrylonitril-Gummi (NBR) 70 Shore A
Verstärkungsring (C) - Niro-Stahl AISI 430 UNI X8Cr17, W.Nr. 148289 für Ausführungen 105/106
Schraubenmaterial (D) - Sechskantschrauben und Muttern aus verzinktem/verchromtem Stahl UNI 5739, Muttern gem. Norm UNI 5588

Gesundheitliche Vorschriften
Die Linie der Anbohrschellen eignet sich zur Leitung von Flüssigkeiten für den Lebensmittelgebrauch, da die verwendeten Materialien mit den geltenden nationalen und internationalen Vorschriften konform sind.

Prüfnormen

für PE-Rohre: UNI 7990, DIN 8074, UNI EN 12201
für Gewinde / Druckwiderstand: UNI ISO 7/1 UNI ISO 228/1, ANSI ASME B1-20.1
nach internationalem Prüfstandard: ISO 13460

Technische Daten

Innen-Ø mm	Innengewinde Zoll	Anzahl Schrauben Stück	Metall-Stützhülse	Betriebsdruck bar bei +20°C
20,0	1/2" (18,7 mm)	2	-	10
25,0	1/2" (18,7 mm), 3/4" (24,2 mm)	2	-	16
32,0	1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm)	2	nur 3/4" IG	16
40,0	1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm)	2	nur 3/4" IG	16
50,0	1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm), 1 1/4" (39,0 mm)	2 (1/2", 1 1/4" IG 4 Stück)	nur 1 1/4" IG	16
63,0	1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm)	4	-	16
63,0	1 1/4" (39,0 mm)	4	-	10
63,0	1 1/2" (44,9 mm)	4	mit Metall-Stützhülse	12,5
75,0	1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm)	4	nur 1/2" IG, 1" IG	16
75,0	1 1/4" (39,0 mm), 1 1/2" (44,9 mm), 2" (56,7 mm)	4	mit Metall-Stützhülse	12,5
90,0	3/4" (24,2 mm), 1" (30,3 mm)	4	nur 1" IG	16
90,0	1 1/4" (39,0 mm), 1 1/2" (44,9 mm), 2" (56,7 mm)	4	mit Metall-Stützhülse	12,5
110,0	3/4" (24,2 mm), 1" (30,3 mm)	4	-	16
110,0	1 1/2" (44,9 mm), 2" (56,7 mm)	4	mit Metall-Stützhülse	12,5
110,0	3" (85,0 mm)	4	mit Metall-Stützhülse	6
125,0	1 1/2" (44,9 mm), 2" (56,7 mm)	4	mit Metall-Stützhülse	6
140,0	1" (30,3 mm), 1 1/2" (44,9 mm), 2" (56,7 mm)	6	nur 1 1/2" IG, 2" IG	6
160,0	3/4" (24,2 mm), 1" (30,3 mm), 1 1/2" (44,9 mm)	6	-	6
160,0	2" (56,7 mm), 3" (85,0 mm), 4" (110,1 mm)	6	mit Metall-Stützhülse	6
180,0	1 1/2" (44,9 mm)	6	-	6
200,0	1 1/2" (44,9 mm), 2" (56,7 mm), 3" (85,0 mm)	6	mit Metall-Stützhülse	6
225,0	1" (30,3 mm), 2" (56,7 mm)	6	mit Metall-Stützhülse	6
250,0	1" (30,3 mm), 2" (56,7 mm), 3" (85,0 mm)	6	-	6
315,0	1 1/2" (44,9 mm), 3" (85,0 mm)	6	-	6

Anschluss:	Innengewinde
Artikelbezeichnung:	Anbohrschelle
Einsatzbereich:	Brauchwasser, Unterflurbewässerung
Werkstoff:	Polypropylen (PP)
