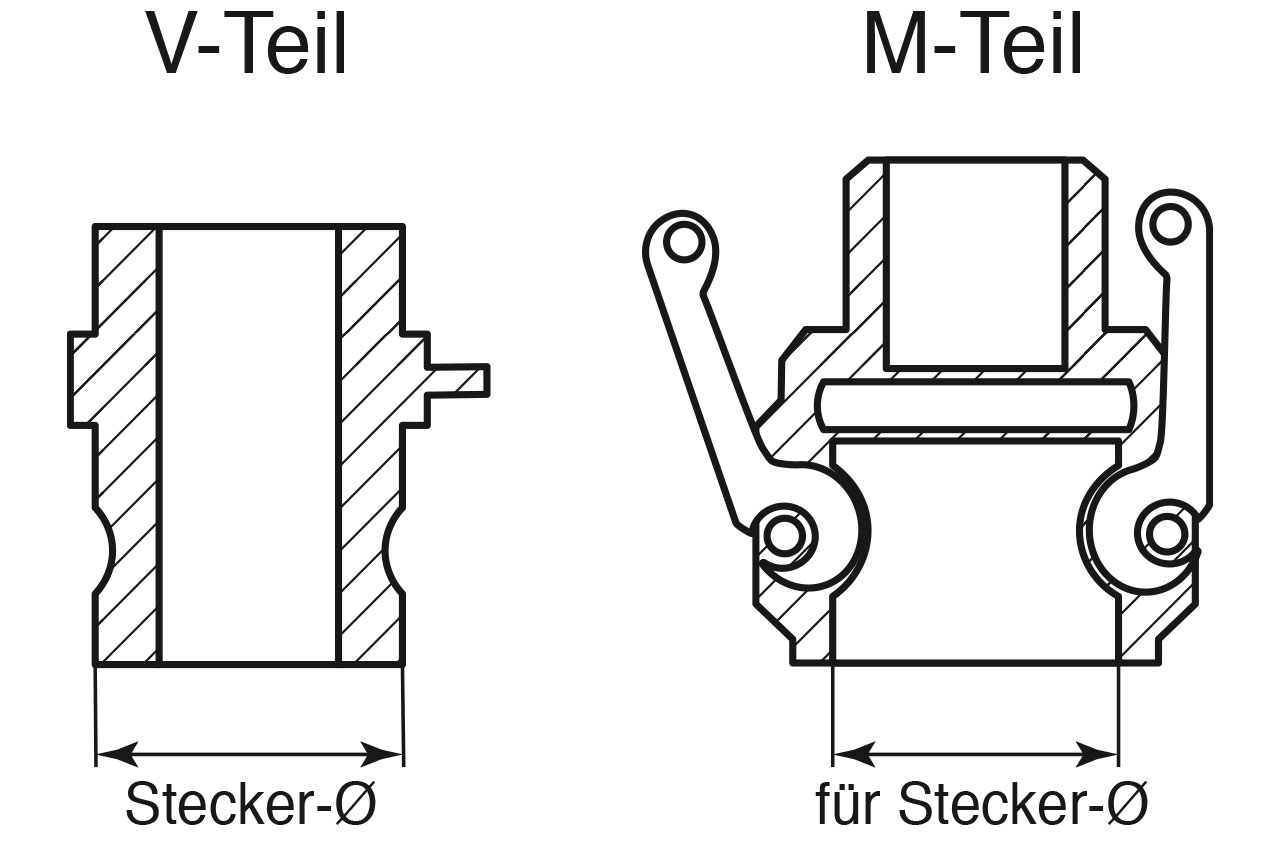

Maße für System Kamlock Hebelarmkupplungen
Abmessungen genormt nach EN14420-7 (vorher DIN 2828) / US Norm Mil A-A-59326A (vorher Mil-C-27487)
| Nennweite DN |
Größe in Zoll |
Stecker-Ø in mm |
Hebel (nur M-Teil) Anzahl |
| 15 | 1/2" | 25,0 | 2 |
| 20 | 3/4" | 32,0 | 2 |
| 25 | 1" | 37,0 | 2 |
| 32 | 1 1/4" | 45,0 | 2 |
| 40 | 1 1/2" | 53,0 | 2 |
| 50 | 2" | 63,0 | 2 |
| 65 | 2 1/2" | 76,0 | 2 |
| 80 | 3" | 92,0 | 2 |
| 100 | 4" | 120,0 | 4 |
| 125 | 5" | 145,0 | 4 |
| 150 | 6" | 175,0 | 4 |
