PVC Schlauch FITT Cristallo Extra, transparent

PVC Schlauch transparent - Cristallo Extra

PVC-Schläuche eventuell nicht kreisrund durch Fertigung, Transport und Lagerung.

1-lagiger Weich-PVC Schlauch für Luft, Gase, Wasser und drucklosen Durchströmen von flüssigen Lebensmitteln, Fruchtsäften und Getränken mit bis zu 50% Alkoholgehalt sowie zum Durchleiten von allen Lebensmitteln nach Verordnung (EU) 10/2011 für Simulanzien A-B-C-D1. Konform mit FDA CFR 21 - 175.300 und 175.1210. Auch geeignet für Milch und Molkereierzeugnisse.

Der Schlauch findet Verwendung als druckloser Förderschlauch in der allgemeinen Industrie, in der chemischen Industrie und in der Labortechnik sowie als Dichtungen und als Schutzschlauch. Der Schlauch ist in regelmäßigen Abständen mit einem Aufdruck versehen. Sonderanfertigungen ohne Aufdruck bei entsprechenden Mengen machbar.

Gute Flexibilität, schwermetallfrei, bedingt ölbeständig, geeignet für Lebensmittel. Die Schlauchserie erfüllt in Bezug auf die eingesetzten Rohstoffe außerdem die Richtlinie 2011/65/EU (RoHs) und ist REACH-konform entsprechend der Verordnung 1907/2006/EG.

Durch Fertigung, Transport und Lagerung kann die Formstabilität der Schläuche wegen der dünnen Wandstärke leiden und sie sind nicht mehr kreisrund (siehe Abbildung 2).

Schlauchseele: Weich-PVC, transparent, glatt
Einlagen: ohne Einlagen
Schlauchdecke: Weich-PVC, transparent, glatt

Shore Härte: 78 A
Temperaturbereich: -20°C bis +60°C

Technische Daten

Innen-Ø mm	Wandstärke mm	Außen-Ø mm	Gewicht g/m	Betriebsdruck bar bei 20°C	Bestdruck bar bei 20°C	Max. Rollenlänge m
2,0	1,0	4,0	12	11,0	33,0	100
3,0	1,0	5,0	15	7,0	21,0	100
3,0	1,5	6,0	26	11,0	33,0	100
4,0	1,0	6,0	19	5,0	15,0	100
4,0	1,5	7,0	32	8,0	24,0	3, 4, 100
5,0 (3/16")	1,0	7,0	23	4,0	12,0	100
5,0 (3/16")	1,5	8,0	37	6 ,0	18,0	3, 4, 100
6,0 (1/4")	1,0	8,0	27	4,0	12,0	100
6,0 (1/4")	1,5	9,0	43	6,0	18,0	50, 100
7,0	1,5	10,0	49	5,0	15,0	100
7,0	2,0	11,0	68	7,0	21,0	100
8,0 (5/16")	1,0	10,0	35	3,0	9,0	100
8,0 (5/16")	1,5	11,0	55	4,0	12,0	3, 4, 100
8,0 (5/16")	2,0	12,0	77	6,0	18,0	3, 4, 50, 100
9,0 (3/8")	1,5	12,0	60	4,0	12,0	50
9,0 (3/8")	2,0	13,0	84	5,0	15,0	50, 100
10,0 (3/8")	1,5	13,0	66	4,0	12,0	3, 4, 50
10,0 (3/8")	2,0	14,0	92	5,0	15,0	50
12,0 (1/2")	2,0	16,0	107	5,0	15,0	4, 50
13,0 (1/2")	3,0	19,0	184	7,0	21,0	3, 4, 50
14,0	2,0	18,0	123	4,0	12,0	4, 50
16,0 (5/8")	2,0	20,0	138	3,0	9,0	50
16,0 (5/8")	3,0	22,0	224	--	--	50 (Abverkauf)
18,0 (3/4")	2,0	22,0	153	3,0	9,0	50
18,0 (3/4")	2,5	23,0	196	4,0	12,0	50
19,0 (3/4")	2,5	24,0	206	4,0	12,0	50
19,0 (3/4")	3,5	26,0	296	5,0	15,0	50
20,0 (3/4")	2,5	25,0	212	3,0	9,0	50
22,0 (7/8")	3,0	28,0	282	4,0	12,0	50
25,0 (1")	3,0	31,0	318	3,0	9,0	50
25,0 (1")	4,0	33,0	436	5,0	15,0	25
27,0	3,0	33,0	169	3,0	9,0	25
30,0 (1 3/16")	4,0	38,0	514	4,0	12,0	25
32,0 (1 1/4")	4,0	40,0	552	4,0	12,0	25
32,0 (1 1/4")	5,0	42,0	695	5,0	15,0	25
35,0	4,0	43,0	590	4,0	12,0	25
38,0 (1 1/2")	3,5	45,0	548	3,0	9,0	25
38,0 (1 1/2")	5,0	48,0	808	4,0	12,0	25, 50
40,0	4,5	49,0	752	4,0	12,0	25
50,0 (2")	5,0	60,0	1032	3,0	9,0	25
60,0 (2 3/8")	5,0	70,0	1226	3,0	9,0	25

Innen-Ø:	2 mm, 3 mm, 4 mm, 5 mm, 6 mm, 7 mm, 8 mm, 9 mm, 10 mm, 12 mm, 13 mm, 14 mm, 16 mm, 18 mm, 19 mm, 20 mm, 22 mm, 25 mm, 27 mm, 30 mm, 32 mm, 35 mm, 38 mm, 40 mm, 50 mm, 60 mm
Schlauchseele:	Weich-PVC / PVC-P (Polyvinylchlorid)
Armierung:	ohne Einlagen / Spirale
Schlauchdecke:	Weich-PVC / PVC-P (Polyvinylchlorid)
Außen-Ø:	4 mm, 5 mm, 6 mm, 7 mm, 8 mm, 9 mm, 10 mm, 11 mm, 12 mm, 13 mm, 14 mm, 16 mm, 18 mm, 19 mm, 20 mm, 22 mm, 23 mm, 24 mm, 25 mm, 26 mm, 28 mm, 31 mm, 33 mm, 38 mm, 40 mm, 42 mm, 43 mm, 45 mm, 48 mm, 49 mm, 60 mm, 70 mm
Farbe:	klar

Downloads

Links

Empfehlung zur Reinigung von PVC-Schläuchen im Lebensmittelbereich

Zubehör

Schnapp-Schlauchschelle Nylon (PA)

Einfache Montage mit einer Zange oder mit der Hand. Lösen durch seitliches Auseinanderschieben der Verzahnung. Werkstoff: Nylon (Polyamid 6.6) Technische Daten Ø Spannbereichmm Breitemm 6,0 - 6,5 4,2 8,0 - 9,0 4,4 9,0 - 10,0 4,5 10,0 - 11,0 5,8 11,0 - 13,0 6,1 12,0 - 14,0 6,1 13,0 - 15,0 7,2 15,0 - 17,0 7,1 17,0 - 19,0 6,9 18,0 - 20,0 7,1 20,0 - 23,0 6,4 22,0 - 25,0 7,0 27,0 - 30,0 7,4 29,0 - 32,0 9,0 32,0 - 35,0 9,1 34,0 - 38,0 8,9 40,0 - 44,0 9,0 43,0 - 46,0 8,9 46,0 - 50,0 9,0

Ab 0,60 €*

Details

Schneckengewindeschelle W1 - verzinkt, 9 mm Bandbreite

W1 Schneckengewindeschelle mit 9 mm Bandbreite nach DIN 3017 mit symmetrischem Gehäuse. W1: komplett aus verzinktem Stahl für geringe Anforderung an die Korrosionsbeständigkeit Anzugsdrehmoment ab 8 mm bis 15 mm max. 2 Nm ab 16 mm bis Ende max. 3 Nm Der Spannbereich entspricht dem Innendurchmesser der Schellen. (s. Grafik)Bitte beachten Sie bei der Auswahl der Schellen, dass bei den Schläuchen im Shop der Innendurchmesser angegeben ist!(Außenmaß = Innendurchmesser + 2 x Wandstärke)

Ab 0,24 €*

Details

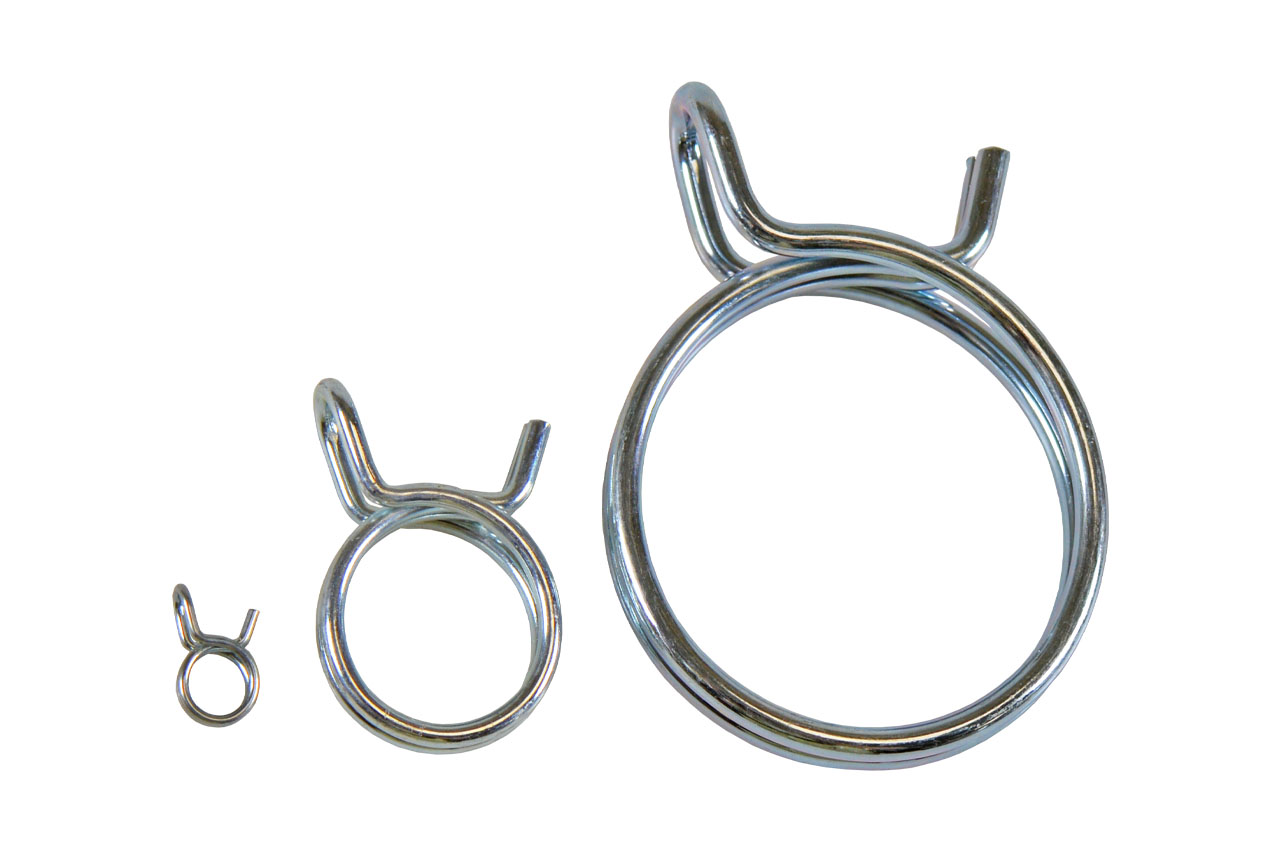

Draht-Nachspannschelle W1, verzinkt
