Rain Bird Typ MPR Regnerdüsen

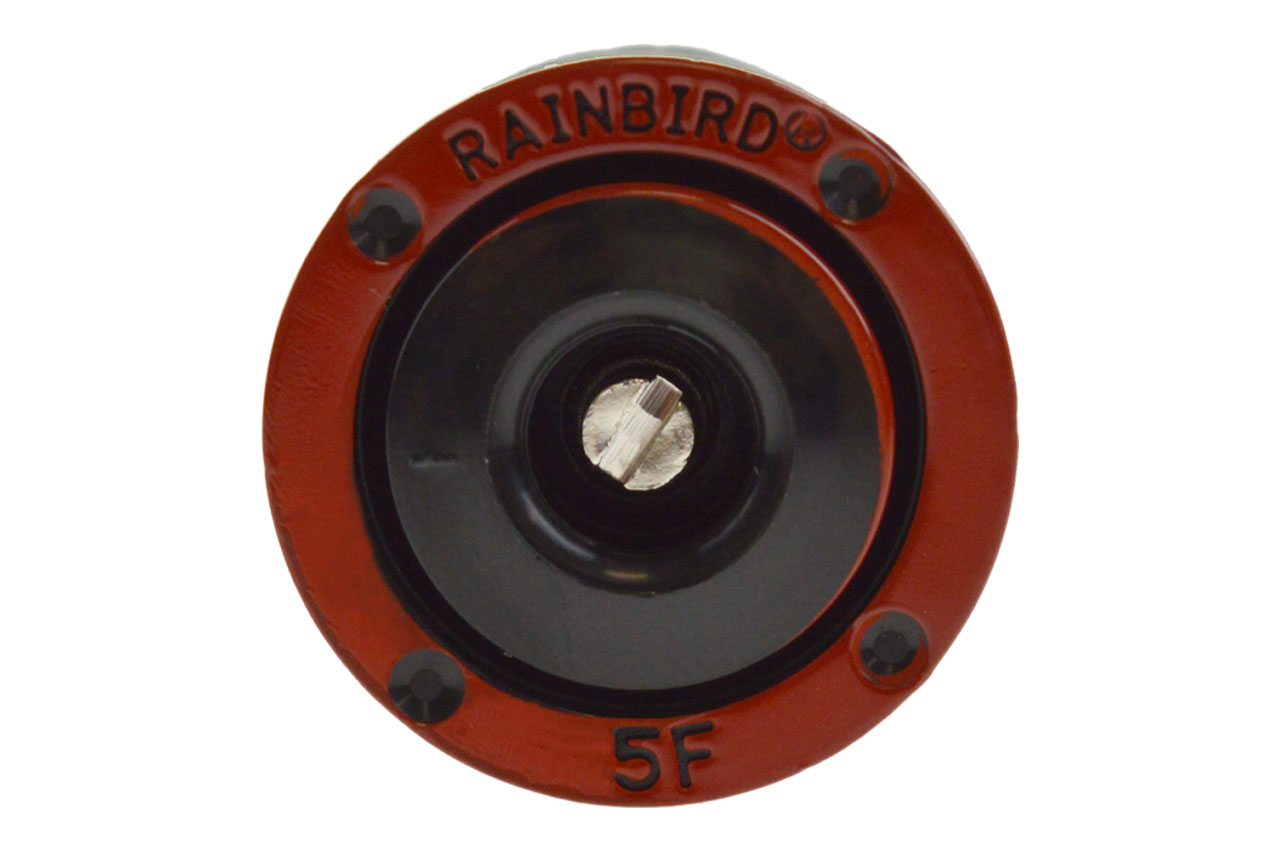

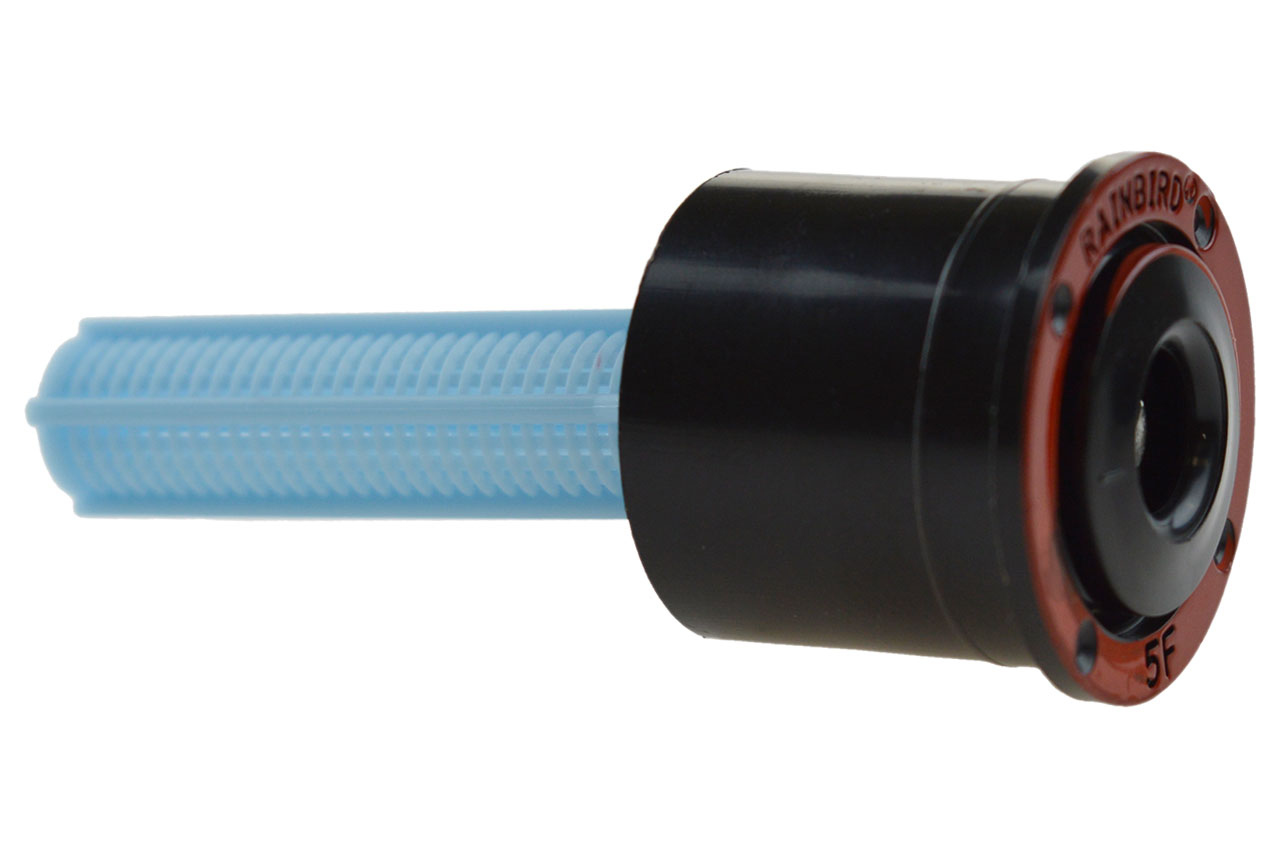

MPR-Düsen sind Düsen mit aufeinander abgestimmten Durchflussmengen. Sie sind farbig kodiert und ermöglichen so eine einfache Identifikation der Wurfweite und des Sektors von oben. Die Einstellschraube ermöglicht die Regulierung der Durchflussmenge und der Wurfweite. Die Durchflussmengen der unterschiedlichen Düsen-Sprühbilder sind aufeinander abgestimmt.

Die Düsen sind passend für Rain Bird Versenkdüsen der Typenreihe 1800.

Technische Daten

MPR Düsen				Beregnungsdichte		MPR Düsen Rechteck
Düse Sektor	Druck bar	Wurfweite m	Verbrauch m³/h	4-Eck-Verband mm/h	3-Eck-Verband mm/h	Düse Sektor	Druck bar	Breite x Länge m	Verbrauch m³/h
5F 360°	1,0	0,6	0,02	52	60	15EST Streifen-Ende	1,0	1,2 x 4,0	0,10
	1,5	1,0	0,05	47	55		1,5	1,2 x 4,3	0,11
	2,0	1,4	0,08	41	48		2,0	1,2 x 4,3	0,13
	2,1	1,5	0,09	40	46		2,1	1,2 x 4,6	0,14

8H 180°	1,0	1,5	0,06	52	60	15CST Streifen-Mitte	1,0	1,2 x 7,9	0,20
	1,5	1,9	0,09	47	55		1,5	1,2 x 8,5	0,23
	2,0	2,3	0,11	41	48		2,0	1,2 x 8,5	0,25
	2,1	2,4	0,12	40	46		2,1	1,2 x 9,2	0,27

8Q 90°	1,0	1,5	0,03	52	60	15LCS Streifen-Eckpunkt links	1,0	0,8 x 3,2	0,08
	1,5	1,9	0,04	47	55		1,5	1,0 x 3,9	0,09
	2,0	2,3	0,05	41	48		2,0	1,2 x 4,5	0,11
	2,1	2,4	0,06	40	46		2,1	1,2 x 4,6	0,11

10F 360°	1,0	2,1	0,26	58	67	15RCS Streifen-Eckpunkt rechts	1,0	0,5 x 3,2	0,08
	1,5	2,4	0,29	50	58		1,5	1,0 x 3,9	0,09
	2,0	3,0	0,35	39	45		2,0	1,2 x 4,5	0,11
	2,1	3,1	0,36	37	43		2,1	1,2 x 4,6	0,11

10H 180°	1,0	2,1	0,13	58	67	15SST Streifen-Seite	1,0	1,2 x 7,9	0,20
	1,5	2,4	0,14	50	58		1,5	1,2 x 8,5	0,23
	2,0	3,0	0,18	39	45		2,0	1,2 x 8,5	0,25
	2,1	3,1	0,18	37	43		2,1	1,2 x 9,2	0,27

12F 360°	1,0	2,7	0,40	55	63	9SST Streifen-Seite	1,0	2,7 x 4,6	0,30
	1,5	3,2	0,48	47	54		1,5	2,7 x 4,9	0,33
	2,0	3,6	0,59	46	53		2,0	2,7 x 5,5	0,36
	2,1	3,7	0,60	44	51		2,1	2,7 x 5,5	0,39

12H 180°	1,0	2,7	0,20	55	63
	1,5	3,2	0,24	47	54
	2,0	3,6	0,30	46	53
	2,1	3,7	0,30	44	51

15H 180°	1,0	3,4	0,30	52	60
	1,5	3,9	0,36	47	55
	2,0	4,5	0,42	41	48
	2,1	4,6	0,42	40	46

Bitte beachen Sie, dass sich die Leistungsdaten auf Messungen ohne Wind beziehen.
